Проектирование, изготовление, установка ЗОК от атак БПЛА / БВС
Компания «Завод Габионных Конструкций» (ООО «ЗГК») является полностью российским заводом-изготовителем средств инженерной защиты - габионных сетчатых изделий и металлоконструкций, с производственной площадкой, расположенной в Рязанской области.
Для целей формирования пассивной физической защиты - защитных ограждающих конструкций (ЗОК) промышленной инфраструктуры, резервуаров РВС, зданий, сооружений и оборудования от атак беспилотных летательных аппаратов различных типов типа нашим заводом осуществляются разработка, производство и установка ЗОК и их основных элементов.
- ЗАЩИТНЫЕ МЕТАЛЛИЧЕСКИЕ ВЫСОКОПРОЧНЫЕ СЕТКИ
- КОМПЛЕКСНЫЕ СИСТЕМЫ ЗОК НА НЕЗАВИСИМОМ КАРКАСЕ
- ГАБИОНЫ НАСЫПНОГО ТИПА И КОНСТРУКЦИИ НА ИХ ОСНОВЕ
Защитные ограждающие конструкции (ЗОК) “ЗГК-ПАНЦИРЬ”

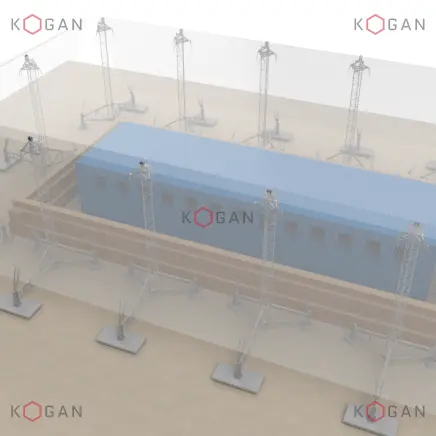

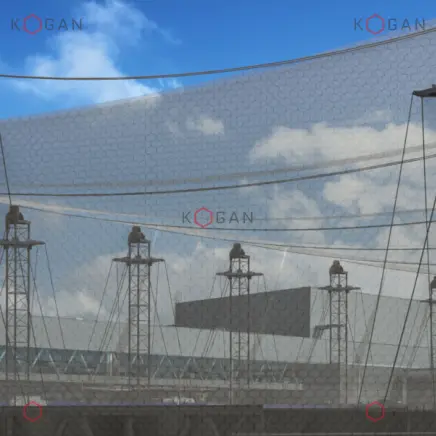

ЗОК на независимом каркасе на базе опорных мачт и высокопрочной армированной сетки “ЗГК-ПАНЦИРЬ”
ТУ 25.93.13-006-52757089-2024

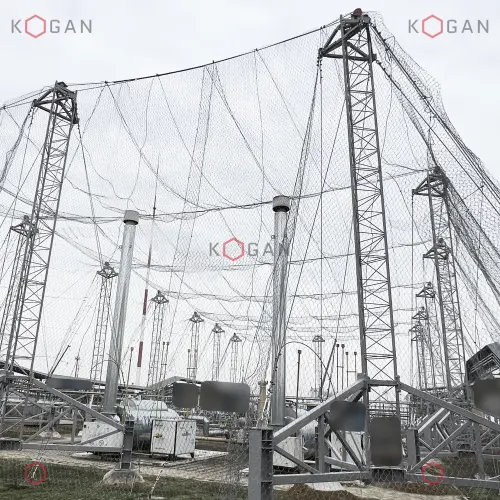

Защитная ограждающая конструкция “ЗГК-ПАНЦИРЬ” является многоуровневой системой пассивной инженерной физической защиты купольного типа на независимых опорах.
К основным элементам конструкции относятся опорные мачты, защитная армированная тросом сетка модельного ряда “ЗГК-ПАНЦИРЬ”, растяжки, противоосколочные габионы ГНТ.
Уровень защиты : 4/3/2/1 по СП 542 (в зависимости от ТЗ и комплектации ЗОК) БПЛА энергией удара до 56 кДж (малые, легкие массой до 100 кг., скоростью до 120 км/ч)
- Сборно-разборная конструкция
- Соединения при монтаже без сварки
- Защита всех элементов от коррозии
- Срок эксплуатации элементов не менее 10 лет
- Не является капитальным строительством
- Разработка и расчеты под объект
- ЗОК может быть дополнена противоосколочными стенами из габионов ГНТ
Защитная армированная сетка “ЗГК-ПАНЦИРЬ”
габионная сетка с интегрированным стальным тросом
ТУ 25.93.13-001-52757089-2018

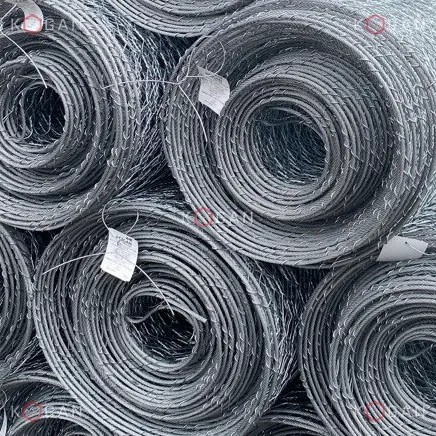

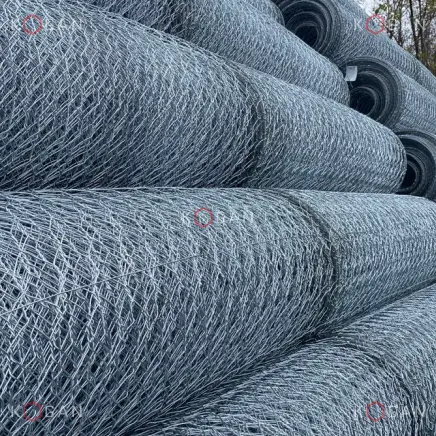

Наряду с классической габионной сеткой наш завод серийно выпускает усиленную высокопрочную сетку для защиты от атак БПЛА модельного ряда “ЗГК-ПАНЦИРЬ”. В полотне сетки «ЗГК-ПАНЦИРЬ» используется габионная сетка двойного кручения с шестиугольной ячеей глубокого цинкования ГОСТ Р 51285-99 для габионных конструкций с интеграцией в нее механизированным способом оцинкованного троса (каната) диаметром 8-8,2мм с заданным шагом.
Проволочные сетки по ГОСТ Р 51285 и канат (трос) стальной по ГОСТ 3066, используемые для производства усиленной армированной сетки модельного ряда «ЗГК-ПАНЦИРЬ» включены в СП 542 п. 6.2.1. «Материалы защитных сеток и стальных канатов».
Габионная сетка производства ООО “ЗГК” успешно прошла динамические испытания на полигоне Ногинский СЦ МЧС России по программе и методике ФГБУ ВНИИ ГОЧС (подтверждено протоколами испытаний).
Сетка ЗГК-ПАНЦИРЬ ТУ 25.93.13-001-52757089-2018 наряду с классической габионной сеткой ГОСТ Р 51285-99 активно применяются для формирования ЗОК как на независимых та и на и зависимых опорах. Помимо специальных опорных мачт и рамных конструкций сетка активно применяются в комбинации со строительными лесами, консолями, тросовыми растяжками.
Габионы насыпного типа (ГНТ)
Быстровозводимые противоосколочные укрепления
ТУ 25.93.13.112-002-52757089-2021
ГНТ представляют собой готовые секционные конструкции из сварной габионной сетки и защитной оболочки из геотекстиля. ГНТ предназначены для защиты личного состава, техники, пунктов дислокации войск, критически важной инфраструктуры от всех видов стрелкового оружия, осколков артиллерии, иного вооружения и военной техники, атак БПЛА, а также при ГО и ЧС.
- ГНТ применяются для сооружения быстровозводимых противоосколочных укреплений.
- Рекомендованы МЧС для защиты основных фондов и объектов экономики при ГО и ЧС.
- Серийные модели: ГНТ-1, ГНТ-2, ГНТ-3, ГНТ-4, ГНТ-5, ГНТ-6
Защитные габионно-сетчатые конструкции ЗГК-ФОРТ-М
Комбинация габионов ГНТ и сварной сетки.
ТУ 25.93.13.112-002-52757089-2021

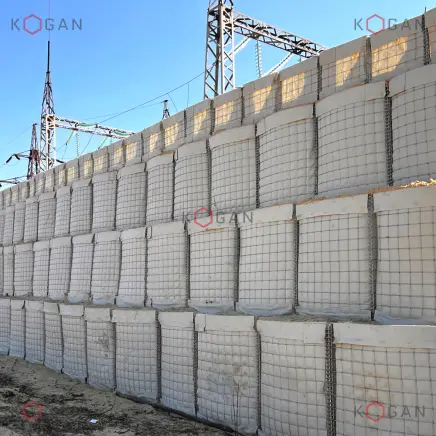

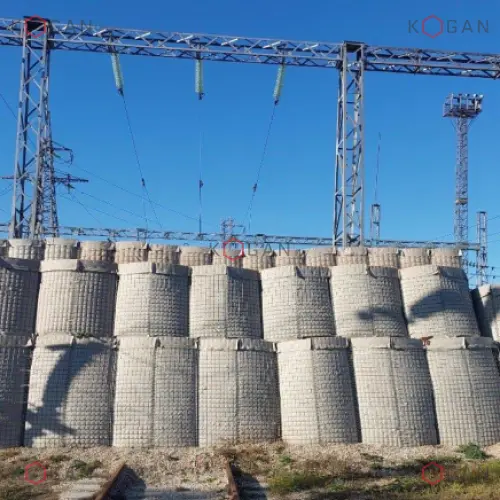

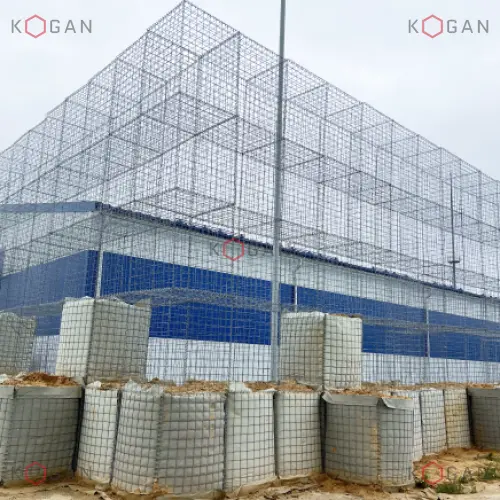

Конструкция ЗГК -ФОРТ-М состоит из секционных фортификационных габионов насыпного типа ГНТ-2 с оболочкой и без нее . Первый ярус (основание) конструкции формируется из габионов ГНТ с оболочкой и заполняется песком. Далее, в зависимости от высоты конструкции, выполняется поярусная установка секций габионов без оболочки, образующих 3D защитный каркас шириной 0,9метра. Для устойчивости стенка дополняется контрфорсами из одиночных секций. Благодаря модульности система ЗГК-ФОРТ-М удобна в монтаже при обходах технологических узлов здания, трубопроводов и т.д.
Защитные конструкции ЗГК-ФОРТ-4
Быстровозводимая защита периметра от несанкционированного проникновения
ТУ 25.93.13.112-002-52757089-2021 Патент №2829850
Серийным решением по защите периметров объектов от несанкционированного проникновения и противодействию БПЛА стали системы ЗГК-ФОРТ-4.
Заграждение состоит из сборно-разборной быстровозводимой габионно-сетчатой конструкции. В отличии от иных решений по защите периметров территорий системы ЗГК-ФОРТ-4 не требует работ по бетонированию и капитальному строительству.
ЗГК-ФОРТ-4 является самостоятельным быстроразвертываемым комплектом, требующим для сооружения только песок или местный грунт.

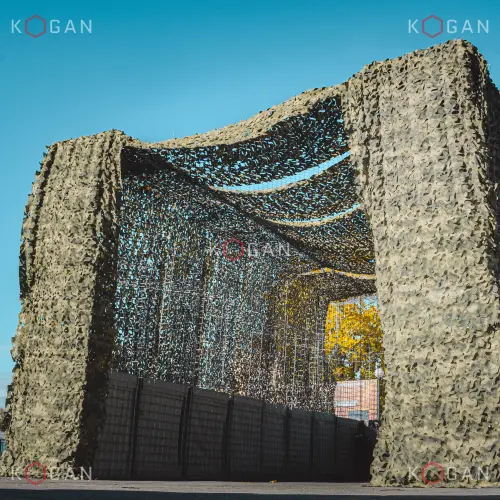

Универсальное мобильно-стационарное секционное укрытие боевой и автомобильной техники на базе ЗГК-ФОРТ-4 (УМСУ-ФОРТ-4)
На базе ЗГК-ФОРТ-4 наш завод осуществляет производство универсальных мобильно-стационарных укрытий специальной техники УМСУ-ФОРТ-4
Внутренние размеры укрытия УМСУ-ФОРТ-4 (ДхШхВ) 12х4х4 метра.
Сверху укрытие защищено габионной сеткой двойного кручения с шестиугольной ячеей. В комплекте может быть поставлена маскировочная сеть.
ФИЗИЧЕСКАЯ ЗАЩИТА ОТ БПЛА “КОЗ-У-Ш”
Защита от БПЛА массой до 200 кг и скоростью до 200 км/ч
Конструкция КОЗ-У-Ш разработана нашими партнерами AMAST POWER LINES

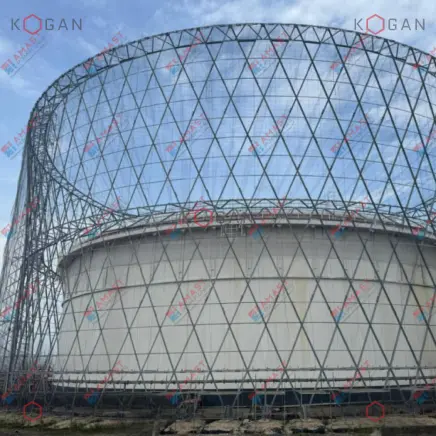

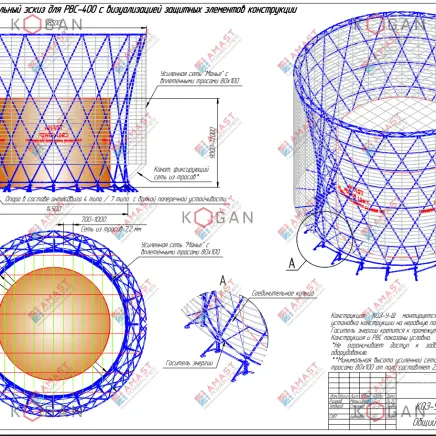

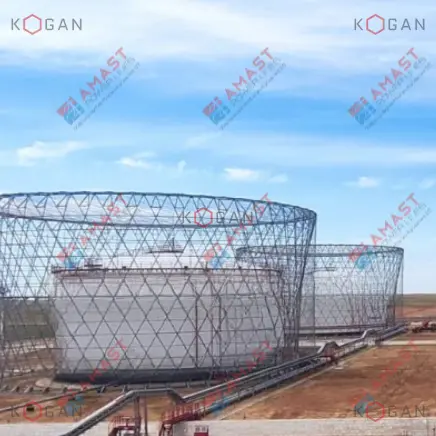

Конструкция КОЗ-У-Ш расшифровывается как конструкция опорная защитная универсальная шУховская. Пространственная стержневая конструкция гипербалическойформы.
Основана на однополостном гиперболоиде: лёгкая, но жёсткая стержневая система, что позволяет минимизировать металлоёмкость.
Каркас и двойной защитный барьер из тросовых и габионных сеток принимают удар БПЛА, сохраняя целостность основного резервуара и оборудования без прогрессирующего разрушения защитной системы
Элементы каркаса из прочной оцинкованной стали.
Соответствует СП.542
За счёт формы мы получаем лёгкий, но жёсткий каркас, который эффективно рассеивает удар беспилотника и при этом экономит металл по сравнению с классическими рамными схемами.
Реализовано 146 отдельно стоящих конструкций на резервуарах от 400 до 50000м3
Успешный опыт отражения реальных атак БпЛА самолетного типа
Пройдена опытно-промышленная эксплуатация на 30 объектах
ФИЗИЧЕСКАЯ ЗАЩИТА ОТ БПЛА “КОЗ-У-П”
Защита от БПЛА массой до 200 кг и скоростью до 200 км/ч
Конструкция КОЗ-У-Ш разработана нашими партнерами AMAST POWER LINES

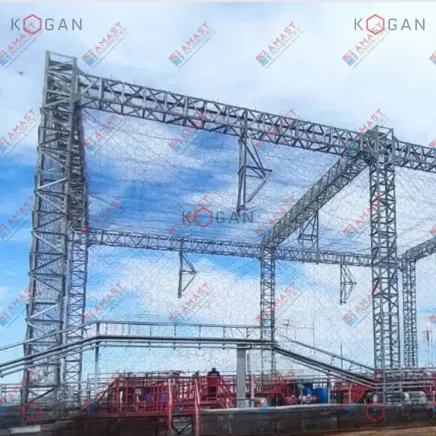

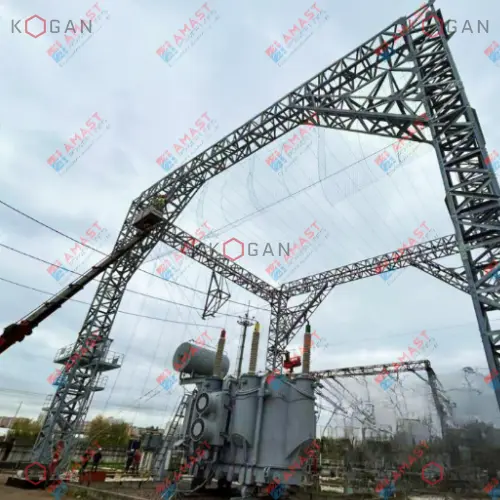

Представляет собой портальный каркас
Некапитальное сооружение на системе вертикальных стоек и горизонтальных ригелей, объединённых тросовыми связями и фермами.
Не требует наличия оттяжек.
Система защиты
Тросовая сетка и габионная сетка с вплетенными тросами сбоку и сверху
Системы быстросброса обеспечивает быстрый доступ для тушения пожара в случае ЧС
Область применения.
- Подстанции 110-500 кВт
- Нефтегазовое оборудование
- Важные объекты инфраструктуры
- Стоянки авиационной и другой техники ОРУ
Конструкции КОЗ-У реализованы на стратегических объектах ПАО «ЛУКОЙЛ» и ПАО «Россети». Решетчатые конструкции прошли динамические (экстремальные нагрузки) и статические (климатические нагрузки) испытания на полигоне. Возможность реализации проёмов для проезда транспорта. Пройдена опытно-промышленная эксплуатация. Соответствует СП.542
