Габионы из сетки двойного кручения
Производство габионов из сетки двойного кручения по ГОСТ Р 52132-2003 / ТУ 25.93.13-001-52757089-2018 из сетки двойного кручения с шестиугольными ячейками по ГОСТ Р 51285-99 занимает основной объем в линейке выпускаемой продукции ООО "Завод Габионных Конструкций". В настоящее время наш завод производит крученые габионы с ячейкой 80х100мм (C80) и 60х80мм (C60). Диаметр проволоки от 2,2 до 3,0 мм. Виды покрытия: ЦИНК (от 230 до 285г/м2), ЦАММ, ЦАММП, цинк-полимер (ПВХ, ПНД).
Габионы из сетки двойного кручения (ГСИ) представляют собой инженерные системы, выполненные в виде контейнеров из стальной оцинкованной проволоки с шестиугольной структурой ячеек, сформированных методом двойного скручивания. Эти конструкции заполняются преимущественно природным каменным материалом и находят применение в задачах укрепления грунтовых массивов, защиты от эрозионных процессов и обустройства ландшафтных объектов.
Классификация ГСИ
ГСИ различаются по конструктивным параметрам и геометрической конфигурации, что обеспечивает их адаптацию к специфическим проектным требованиям:
- Коробчатые габионы (ГСИ-К)
Прямоугольные модули с повышенной жёсткостью стенок, предназначенные для формирования подпорных сооружений, укрепления береговых линий и стабилизации склоновых поверхностей.
- Цилиндрические габионы (ГСИ-Ц)
Гибкие конструкции цилиндрической формы, используемые в гидротехническом строительстве для защиты донных участков водных объектов.
- Матрацно-тюфячные габионы "Рено" (ГСИ-М)
Низкопрофильные системы (высота до 0,5 м), применяемые для защиты протяжённых поверхностей, таких как береговые зоны и откосы.
- Коробчатые габионы с армирующей панелью (ГСИ-КА)
Усовершенствованные коробчатые габионы с дополнительной армирующей панелью, повышающей устойчивость к нагрузкам. Применяются для укрепление грунтовых насыпей, возведение подпорных стен, строительства противооползневых сооружений.
Производство
Изготовление габионов начинается с производства сетки двойного кручения. Используется низкоуглеродистая стальная проволока диаметром 2,2–3,0 мм с цинковым покрытием, плотность которого, согласно ГОСТ Р 51285-99, должна составлять не менее 215 г/м² для обеспечения коррозионной стойкости. Проволока скручивается в шестиугольные ячейки размером 80×100 мм или 60х80 мм, что соответствует требованиям указанного стандарта. Затем из сетки формируются модули (коробчатые, цилиндрические или матрацно-тюфячные), которые собираются в готовые конструкции в соответствии с ГОСТ Р 52132-2003, определяющим параметры прочности и размеров готовых изделий.
Эксплуатационные преимущества
ГСИ характеризуются следующими техническими и экономическими достоинствами:
- Долговечность: Цинковое покрытие, соответствующее ГОСТ Р 51285-99, обеспечивает коррозионную стойкость в течение 35 лет, а полимерная защита увеличивает срок службы до 75 лет и более.
- Адаптивность: Гибкость конструкции позволяет компенсировать деформации грунта без потери целостности.
- Экономическая целесообразность: По сравнению с монолитными бетонными системами ГСИ отличаются меньшими затратами на производство и монтаж.
- Экологическая совместимость: Использование природных заполнителей и потенциал вторичной переработки минимизируют воздействие на окружающую среду.
- Технологичность монтажа: Поставка в разобранном виде и сборка на объекте упрощают транспортировку и снижают логистические издержки.
Области применения
Габионы находят широкое применение в различных сферах:
- Берегоукрепление: Используются для защиты берегов рек, озер и водохранилищ от эрозии.
- Стабилизация склонов: Применяются в автодорожном и железнодорожном строительстве для укрепления насыпей и откосов.

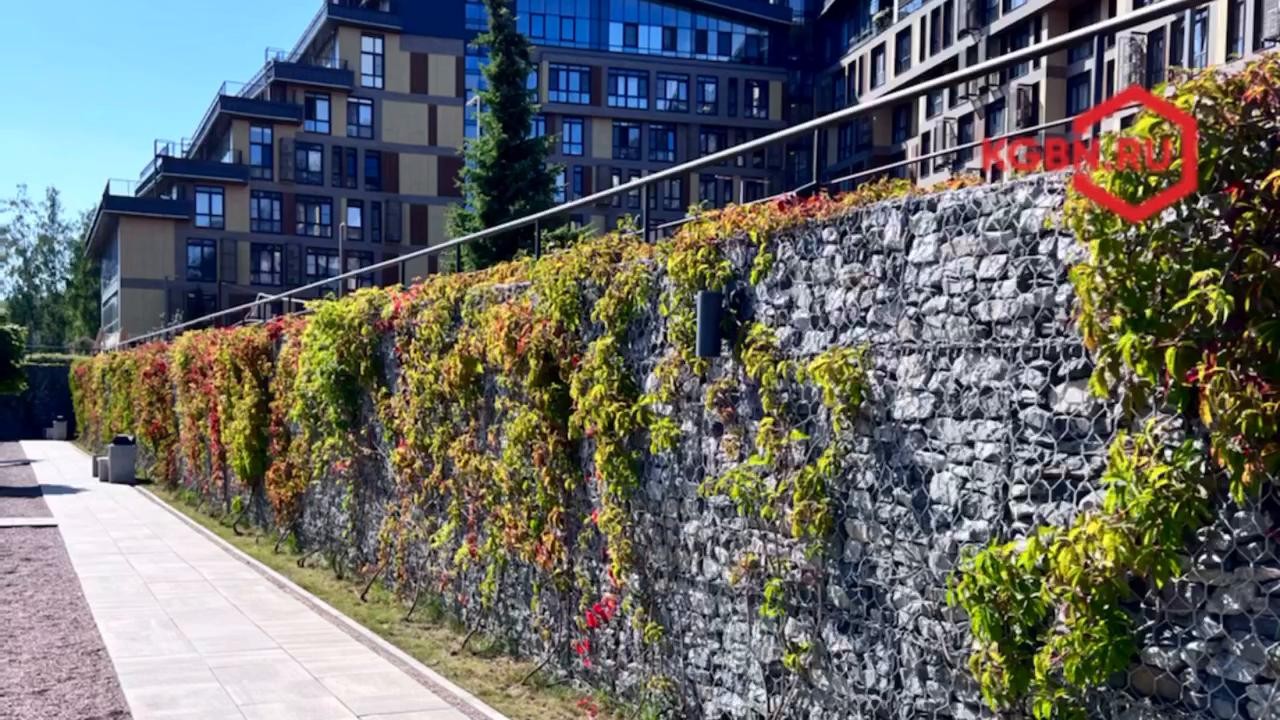

- Подпорные стены: Создают устойчивые конструкции для удержания грунта, особенно в горных районах.
- Ландшафтный дизайн: Используются для декоративных элементов, таких как клумбы, скамейки и заборы.
- Защита от природных угроз: Применяются для предотвращения камнепадов, оползней и снежных лавин.
Химические и физические свойства
Сетка изготавливается из стальной проволоки с цинковым покрытием, плотность которого (не менее 215 г/м²) регулируется ГОСТ Р 51285-99. Это обеспечивает устойчивость к коррозии даже в агрессивных средах. Прочность на разрыв проволоки составляет 380–550 Н/мм², что соответствует требованиям стандарта. Полимерное покрытие (при наличии) добавляет дополнительную защиту от химического воздействия, например, соленой воды.
Виды покрытия проволоки:
- Ц — покрытие «Глубокий плотный цинк» от 245 до 390 г/м2 (в зависимости от диаметра проволоки)
- ЦП — покрытие цинком и полимером.
- ЦАММ — покрытие сплавом цинка с алюминием и мишметаллом
- ЦАММП — покрытие сплавом цинка с алюминием, мишметаллом и полимером
Технология сборки и монтажа габионных конструкций
Сборку габионов осуществляют на предварительно подготовленной ровной и жесткой поверхности. Перед началом работ все элементы конструкции выравнивают, устраняя деформации и загибы. Для фиксации применяют оцинкованную проволоку или монтажные "С"- образные скобы, соответствующие требованиям коррозионной стойкости.
Инструменты и комплектующие для монтажа ГСИ
Соединение элементов:
Боковые панели скрепляют проволочными скрутками, выполненными в 2–3 оборота, с шагом не более 20 см.
"С"- образные скобы фиксируют с помощью профессионального степлера (механического или пневматического), обеспечивая надежное соединение.
Установка конструкции:
Собранный каркас монтируют на спланированное основание, очищенное от рыхлого грунта и растительного слоя. Поверхность должна быть строго горизонтальной для соблюдения геометрии конструкции.
Заполнение габионов:
Каменный материал фракцией 125–200 мм укладывают вручную или механизированным способом, обеспечивая минимальное образование пустот. Доля указанной фракции должна составлять не менее 90% от общего объема.
- Для габионов высотой 1,0 м предусмотрено поперечное армирование: после заполнения на 1/3 и 2/3 объема противоположные стенки связывают стяжками (1–2 шт. на уровень). В конструкциях высотой 0,5 м стяжки устанавливают однократно.
Особенности завершающего этапа:
Верхний слой заполнителя размещают с превышением на 2,5–5,0 см над кромкой короба для компенсации последующей усадки.
Крышку фиксируют вначале в угловых точках, после чего выполняют обвязку от углов к центру с шагом скруток 15–20 см.
