Клипсатор Р-20

1. Назначение изделия. Клипсатор Р-20 предназначен для крепления между собой панелей сварных габионов с помощью стальных оцинкованных клипс типа М-20. Клипсатор рассчитан на обжатие проволок диаметром от 3,8 мм до 4,8 мм. Вес клипсатора – 5,2 кг, габаритные размеры 700х320мм в сомкнутом состоянии.

2. Комплектность. В комплект поставки входит: клипсатор, паспорт, упаковка. По согласованию с заказчиком комплектность поставки может быть изменена.

3. Меры безопасности. Перед применением клипсатора необходимо убедиться в отсутствии поврежденных частей, свободном ходе рукояток и правильной настройке зажимного устройства.

4. Подготовка к работе. Перед началом работы, при необходимости, удалить консервационную смазку или загрязнения, убедиться в отсутствии заеданий при рабочем ходе рукояток. Осмотреть прижимной кулачок на отсутствие сколов и повреждений. Выполнить регулировку в зависимости от диаметра соединяемых прутков следующим образом:

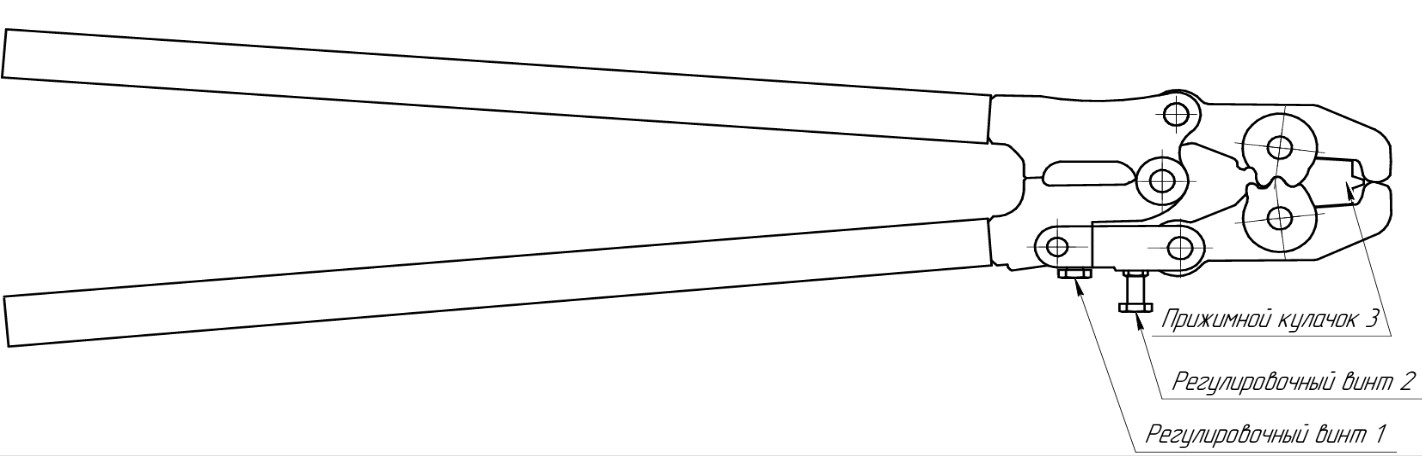

а) Раскрыть узел смыкания путем разведения рукояток приспособления. При недостаточном раскрытии отрегулировать величину раскрытия узла смыкания винтом 1.

б) Заложить клипсу М-20 в узел смыкания так, чтобы выемка на клипсе села на гребень прижимного кулачка, и сомкнуть приспособление на двух прутках проволоки.

ВНИМАНИЕ! Для правильной работы клипсатора убедитесь, что проволоки имеют одинаковый диаметр.

в) Регулировочным винтом 2 отрегулировать полное обжатие клипсы вокруг соединяемых элементов.

5.Техническое обслуживание. После выполнения работ клипсатор необходимо очистить от загрязнений, смазать узел размыкания консистентной смазкой типа Литол – 24 или аналогичной.

Заявки на приобретение запасных частей, претензии и отзывы направлять на предприятие – изготовитель ООО «ЗГК».

Клипсатор Р-20 изготовлен в соответствии с ТУ 25.93.13-004-5275089-2021
