Регулярные атаки беспилотных летательных аппаратов (БПЛА/БАС) на объекты топливно-энергетического комплекса, промышленные предприятия и стратегическую инфраструктуру выдвинули на первый план необходимость в надёжных, быстровозводимых и эффективных средствах инженерной защиты.
Современные беспилотные носители, несущие поражающие элементы, требуют принципиально нового подхода к физическим барьерам. Задача заключается не только в перехвате, но и в эффективном поглощении кинетической энергии удара для предотвращения разрушений.
В ответ на этот запрос специалисты ООО «Завод Габионных Конструкций», обладая многолетней экспертизой в производстве высокопрочных сетчатых изделий, разработали и вывели на рынок инновационный продукт — армированную защитную сетку серии «ЗГК-ПАНЦИРЬ».
Конструктивный принцип: синергия сетки и троса
«ЗГК-ПАНЦИРЬ» — это интегрированная система, на прочность которой работают две cоставляющие: базовое полотно и армирующие элементы
- Базовое полотно представляет собой высокопрочную габионную сетку двойного кручения с шестиугольной ячейкой 80х100 мм. Метод двойного кручения обеспечивает равномерное распределение динамической нагрузки по всему полотну, исключая наличие слабых точек, характерных для сварных соединений.

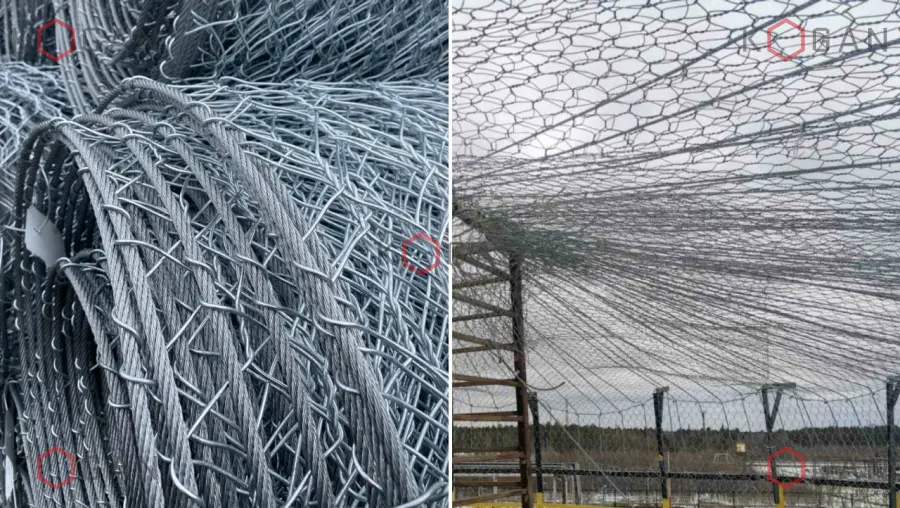

- Армирующие элементы — это оцинкованные стальные канаты (тросы) диаметром 8.2 мм, механически вплет`нные в полотно сетки с заданным шагом. В стандартном исполнении шаг армирования составляет 2 метра (включая кромку), что обеспечивает восприятие и перераспределение ударных нагрузок.
Конструкция представляет собой готовую комбинацию «защитная сетка + ограждение из стальных тросов», что полностью соответствует требованиям действующих нормативов, включая СП 542.1325800.2024 «Защитные ограждающие конструкции от беспилотных летательных аппаратов. Правила проектирования».
Такая интеграция исключает необходимость сложного монтажа и применения множества метизов для соединения отдельных сеток и тросов на объекте, что критически важно для скорости развёртывания.
Доказанная эффективность: испытания в полевых условиях
Доверие к продукту подтверждено не только расчётами, но и практическими испытаниями. Динамические испытания сетки «ЗГК-ПАНЦИРЬ» проводились на полигоне Ногинского спасательного центра МЧС России по программе ФГБУ ВНИИ ГОЧС. В ходе тестов, результаты которых зафиксированы официальными протоколами, с высоты 10 метров на полотно сбрасывался бетонный блок массой 15 кг.
Сетка успешно выдержала удар, сохранив целостность и подтвердив способность поглощать значительную кинетическую энергию. Согласно данным производителя, воспринимаемая полотном энергия удара может составлять от 14,76 до 49 кДж на квадратный метр в зависимости от конфигурации.
Технические характеристики и долговечность
Сетка «ЗГК-ПАНЦИРЬ» производится из низкоуглеродистой стальной проволоки диаметром 2,7 мм с антикоррозионным покрытием глубокого цинкования плотностью 285 г/м² (так называемый третий цинк). Это гарантирует срок эксплуатации изделия в уличных условиях свыше 30 лет без потери прочностных характеристик.
| Параметр | Значение | Комментарий |
| Размер ячейки | 80x100 мм | Шестиугольная форма |
| Диаметр проволоки | 2,7 мм | Низкоуглеродистая сталь |
| Покрытие проволоки | Цинк, 285 г/м² | Глубокое цинкование для срока службы > 30 лет |
| Диаметр армирующего троса | 8,2 мм | Оцинкованная сталь, структура 6х7 + сердечник |
| Разрывное усилие троса | 46.2 кН | Высокая несущая способность |

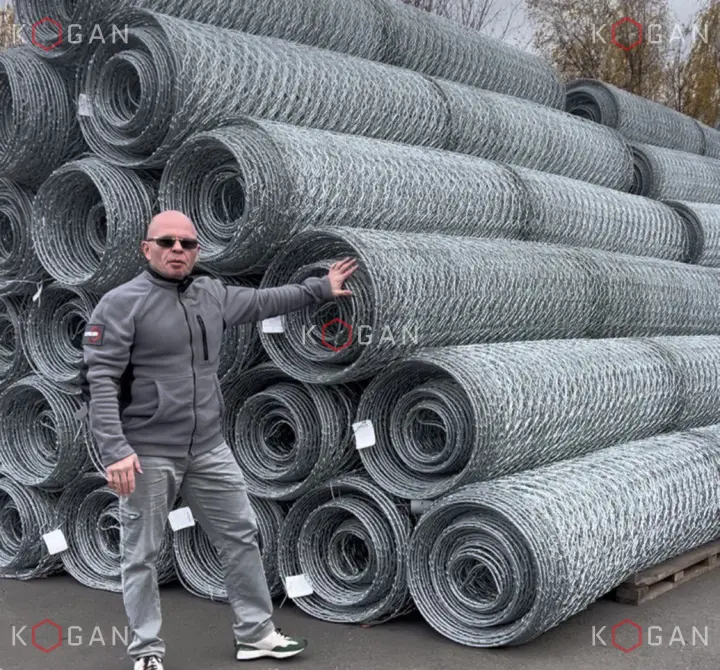

| Ширина рулона | 4,0 м | Стандартная поставка |
| Длина рулона | 50 м (и более) |
Продукция производится в соответствии с ТУ 25.93.13-001-52757089-2018 и может адаптироваться под индивидуальные задачи заказчика, например, с уменьшением шага армирования троса до 1 м; 0,5 м или 0,3 м.
Сферы применения и практическая ценность

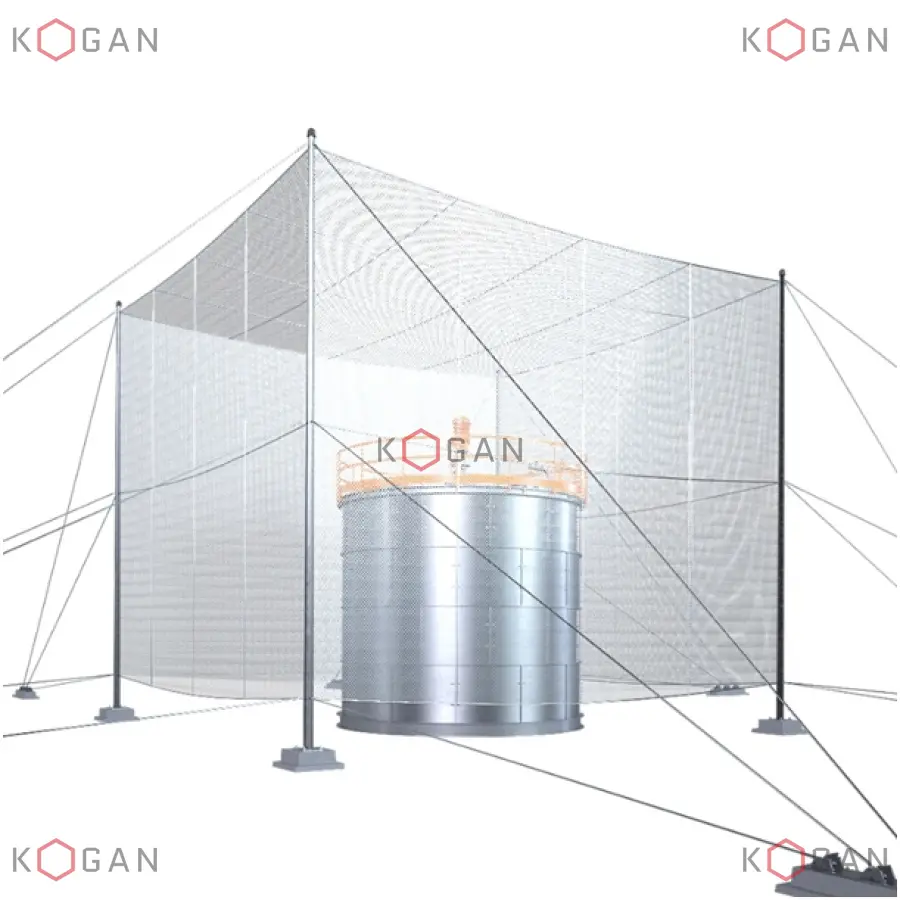

Армированные сетки «ЗГК-ПАНЦИРЬ» предназначены для формирования защитных ограждающих конструкций (ЗОК) и могут применяться для защиты:
- резервуаров хранения (РВС) с нефтепродуктами и ГСМ;
- энергетических объектов: трансформаторных подстанций (ПС), открытых распределительных устройств (ОРУ);
- промышленной инфраструктуры: административных и производственных зданий, складов;
- личного состава и техники в составе комплексных укрытий.
Крепление сетки осуществляется стандартными такелажными элементами (зажимами для каната DIN 741, такелажными скобами, талрепами), а кромка из троса упрощает сращивание полотен и монтаж к опорам.
Выбор в пользу проверенной технологии
В условиях эскалации угроз с воздуха надёжность пассивной защиты не может быть предметом компромисса. Сетка «ЗГК-ПАНЦИРЬ», выпускаемая на «Заводе Габионных Конструкций», представляет собой инженерное решение, в котором продуманная конструкция, проверенные материалы и доказанная испытаниями эффективность объединены в единый продукт.
Сочетая гибкость и прочность, сетка гасит удар, минимизируя разрушительные последствия на самом объекте. Производство на современном оборудовании, соответствие строгим стандартам и способность к адаптации под конкретные проекты делают «ЗГК-ПАНЦИРЬ» актуальным решением для обеспечения безопасности критической инфраструктуры государства и бизнеса.
Если вам нужны комплексные антидронные решения для защиты объекта: проектирование, производство и монтаж защитных ограждающих конструкций, обращайтесь на «Завод Габионных Конструкций». Наши инженеры-конструкторы предложат варианты исполнения, адаптированные под конкретный объект и характер внешних угроз.
