Сейсмостойкие габионные конструкции: особенности расчёта и проектирования

Габионы особенно востребованы в районах с повышенной сейсмической активностью, где традиционные конструкции могут быть недостаточно устойчивы к динамическим воздействиям.

Проектирование сейсмостойких габионных конструкций требует учёта специфических факторов, таких как коэффициенты сейсмичности, учитывающие влияние динамических нагрузок. Решение таких задач требует применения специализированного программного обеспечения. Выполнить все необходимые расчёты и обеспечить безопасность конструкций в сложных сейсмических условиях позволяет программный комплекс GEO5.

Сейсмические воздействия представляют собой динамические нагрузки, которые могут существенно повлиять на стабильность и прочность конструкции. Эти нагрузки включают как вертикальные, так и горизонтальные силы, которые изменяются в зависимости от силы землетрясения, частоты колебаний и характеристик грунта.

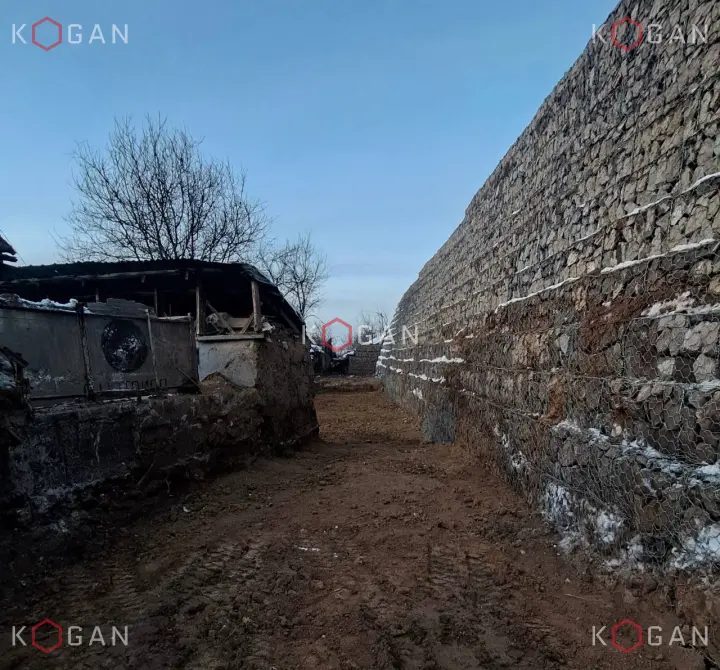

В случае габионных конструкций, которые часто используются для укрепления склонов, берегов и создания подпорных стен, важно правильно оценить их поведение под воздействием сейсмических волн. Благодаря высокой гибкости и способности адаптироваться к нагрузкам габионы могут эффективно поглощать сейсмическую энергию, но только при грамотно разработанном проекте.

Для расчётов сейсмостойкости габионных конструкций важно учитывать коэффициенты сейсмичности, которые зависят от зоны сейсмической активности и характеристик местности. Эти коэффициенты помогают правильно оценить возможные динамические нагрузки, которые конструкция будет воспринимать при землетрясении, поэтому важно понимать балльность сейсмичности района строительства.

• Гибкость и адаптивность: могут претерпевать небольшие деформации без разрушения, что позволяет им эффективно работать под воздействием динамических нагрузок.
• Отсутствие жёсткой фиксации: в отличие от монолитных стен, которые могут быть подвержены трещинам и разрушениям при сильных колебаниях, габионы не требуют жёсткой связи с фундаментом, что уменьшает риски повреждений.
• Поглощение сейсмической энергии: благодаря пористой структуре габионы способны поглощать значительное количество сейсмической энергии, минимизируя воздействия на соседние конструкции.

Для расчёта сейсмостойкости габионных конструкций в сейсмических районах широко используется программа GEO5, которая предоставляет модуль для моделирования и расчёта подпорных стен, включая габионные конструкции. Этот модуль позволяет учитывать динамические нагрузки, сейсмические воздействия и различные факторы, влияющие на устойчивость конструкций.

Пошаговый алгоритм расчёта с использованием GEO5

1. Ввод данных о грунтах и характеристиках сейсмической активности:

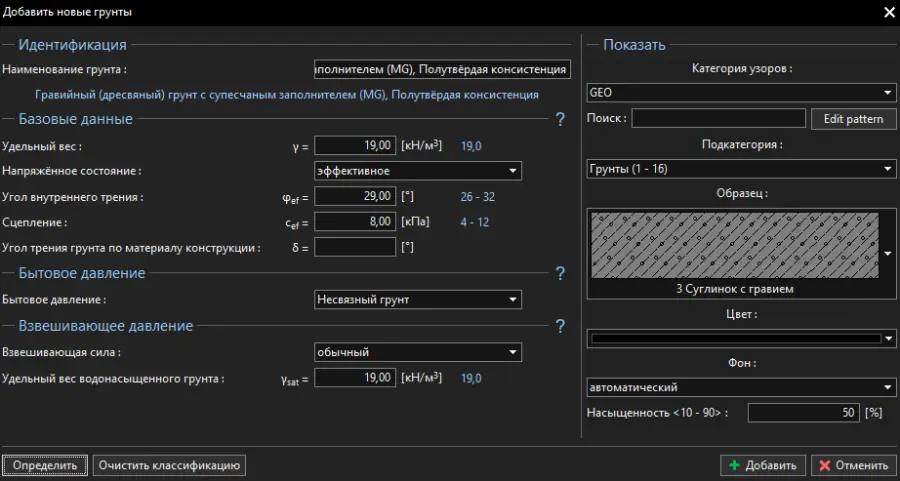

• Введите тип грунта, его механические свойства (угол внутреннего трения, сцепление, плотность).

• Установите параметры сейсмической активности для соответствующей зоны (коэффициенты сейсмичности, параметры грунта).
• Коэффициенты сейсмичности можно получить по формуле из п. 5.17 СП 14.13330.2018 «Строительство в сейсмических районах».

2. Расчёт устойчивости и деформаций

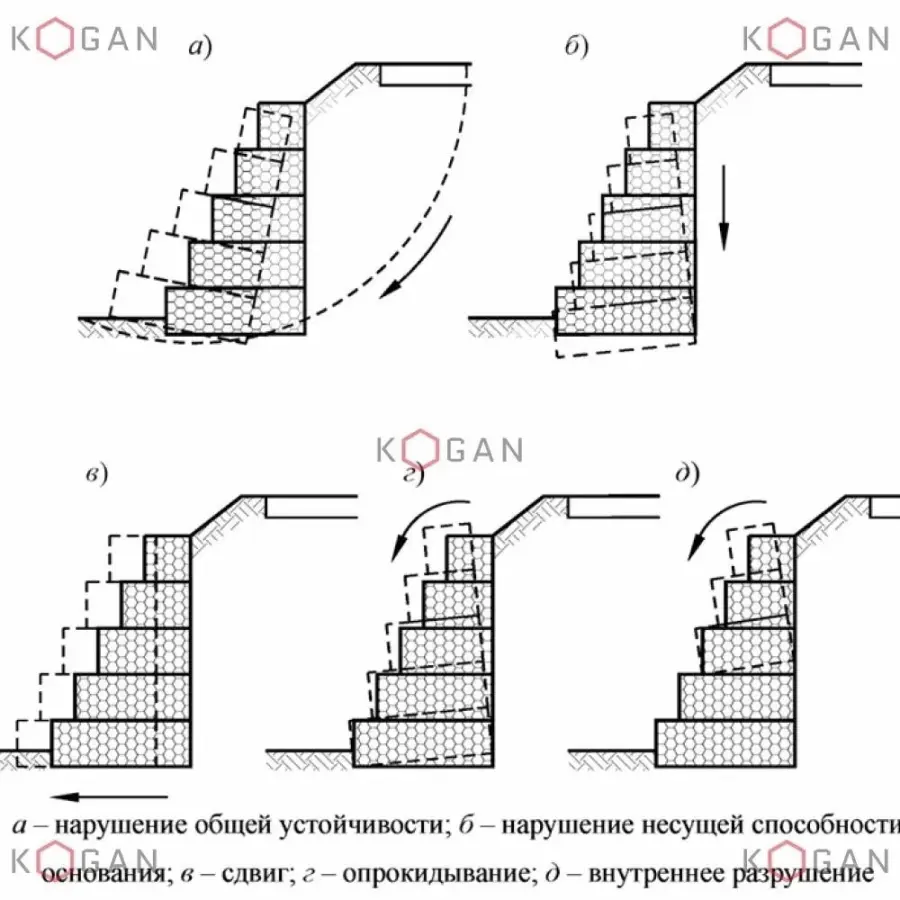

• Оцените устойчивость конструкции с учётом динамических нагрузок. GEO5 выполняет расчёт на сдвиг, опрокидывание, а также проверяет несущую способность основания.

• Включите динамические воздействия с использованием коэффициентов сейсмичности и интенсивности колебаний.

3. Проверка на устойчивость к деформациям

• Рассчитайте возможные деформации конструкции в результате сейсмического воздействия. Это позволяет заранее выявить слабые места в проекте и избежать возможных разрушений.

4. Анализ результатов

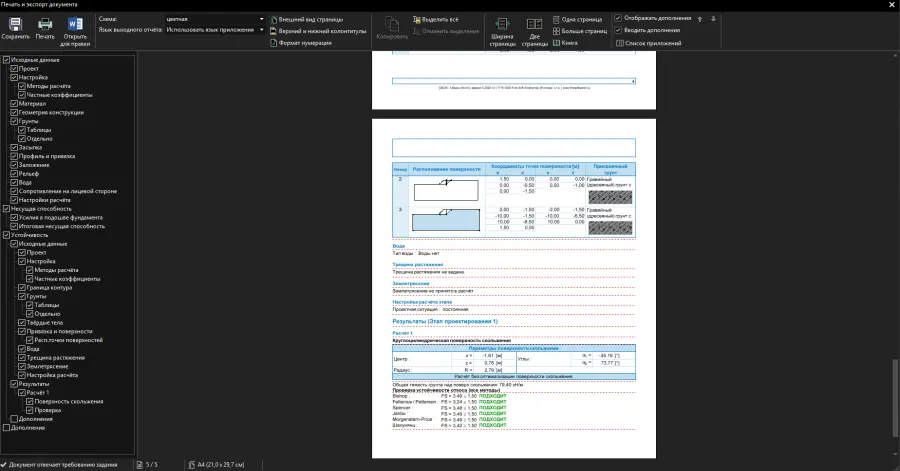

• GEO5 предоставляет результаты, включая коэффициенты безопасности и данные об устойчивости конструкции под воздействием сейсмических колебаний. На основе этих данных проектировщики могут принять решение о необходимости изменения конструкции для повышения устойчивости.

Проектирование сейсмостойких габионных конструкций требует комплексного подхода, который подразумевает не только расчёт устойчивости, но и учёт динамических нагрузок и сейсмической активности. Применение специализированных программ, таких как GEO5, позволяет точно учитывать все эти факторы, обеспечивая безопасность и долговечность конструкций.

Гибкость и адаптивность габионных конструкций делают их отличным решением для строительства в сейсмически активных районах, позволяя минимизировать риски разрушений при землетрясениях.
