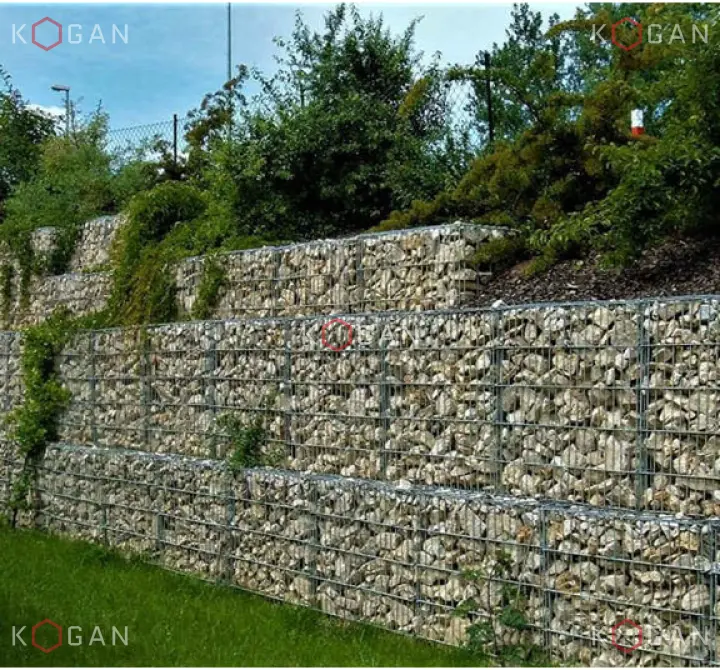

Габионные стены — отличное решение для укрепления склонов, берегов рек и создания надёжной опоры для массивных сооружений. Они отличаются высокой прочностью и длительным сроком службы, но, как и любые инженерные конструкции, требуют грамотного расчёта. Для качественного проектирования таких объектов успешно применяется программа GEO5 «Габион».
В этой статье расскажем, как пользоваться программой GEO5 для проектирования габионной подпорной стенки, начиная с замеров и ввода данных и заканчивая проверкой устойчивости и подготовкой проекта.
Шаг первый: собираем исходные данные
Чтобы определить, какую информацию следует задать программе, отвечаем на следующие вопросы:
- Какой тип стены планируется: обычная габионная конструкция или сложная арматурная система?
- Какие грунты находятся рядом с будущим объектом: твёрдые породы, мягкие пластичные слои, насыщенный влагой слой?
- Какова ситуация с подземными водами: возможны подтопления или высокий уровень водоносных горизонтов?
- Материалы и размеры самих габионов: какой металл используется, какие габариты сетчатых контейнеров?
- Какие нагрузки ждут стену: собственный вес конструкции, напор воды, подвижки почвы, сила ветра, тяжесть движущегося транспорта?
Шаг второй: заносим данные в программу
Для этого переходим в интерфейс программы GEO5. Запускаем нужную программу и последовательно вносим данные о габаритах стены: указываем высоту, ширину, вид фундамента и выбранный материал.
Далее указываем нагрузки, действующие на конструкцию: вес прилегающей земли, воздействие ветра, транспортных потоков и иных внешних факторов.
Завершаем описание характеристиками грунтов участка: оцениваем их прочность, плотность и устойчивость к деформации.
Шаг третий: рассчитываем устойчивость
Важно проверить, насколько устойчива созданная нами виртуальная стена. Программа GEO5 «Габион» выполнит несколько базовых тестов:
- устойчивость к сдвигу;
- устойчивость к опрокидыванию;
- оценка несущей способности грунта.
Если программа выявит критические недостатки, нужно пересмотреть проект и устранить риски.

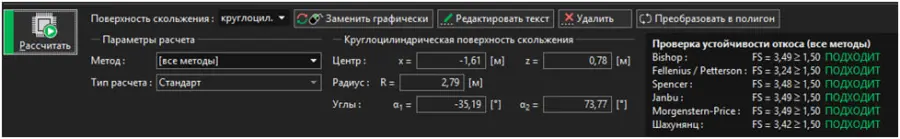

Рисунок 1. Расчёт устойчивости по всем методам
Шаг четвёртый: повышаем запас прочности
Чтобы стена была действительно надёжной, GEO5 автоматически рассчитывает её прочность с запасом. Она учитывает сразу несколько моментов:
- насколько важен объект — например, дорожная магистраль требует большей надёжности, чем декоративная садовая стенка;
- каковы существующие природные условия — есть ли сильные ветры, землетрясения, сложный рельеф местности;
- возможны ли совмещения разных негативных условий одновременно — например, сильный ветер плюс проливной дождь и проезд тяжёлого грузовика.
Шаг пятый: подводим итоги
После всех расчётов программа покажет полный отчёт, понятный даже новичкам в сфере геотехнического проектирования.

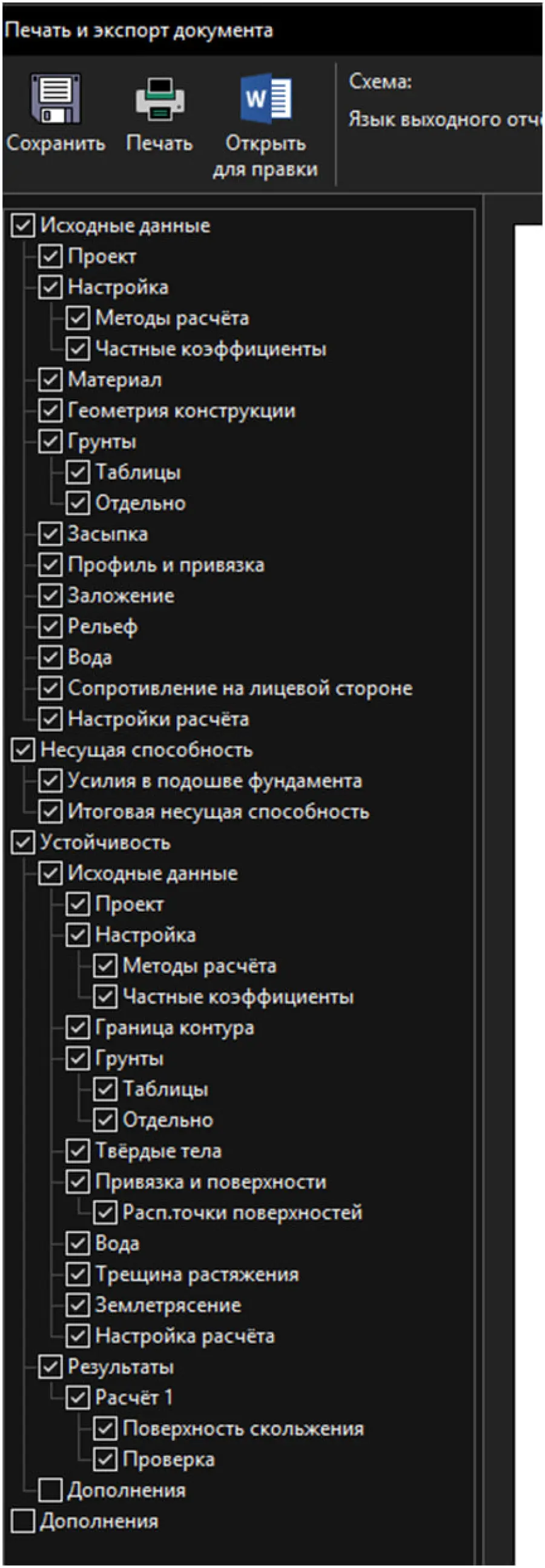

Рисунок 2. Количество пунктов для печати
Из отчёта будет понятно следующее:
- насколько устойчива ваша стена сейчас,
- смогла бы она выдержать неблагоприятные погодные условия,
- если есть слабые места, программа даст советы, как их исправить,
- готовые схемы и наглядные картинки, удобные для показа заказчику и согласования.
Проектирование качественной и долговечной габионной стены требует внимательного подхода, но программа GEO5 «Габион» берёт на себя львиную долю расчётов. Достаточно корректно подготовить и ввести исходные данные — остальное программа сделает за вас. Она автоматизирует сложные инженерные вычисления, исключая риск ошибок и в разы ускоряя процесс проектирования.
