Матрацно-тюфячные габионы: инженерное решение для защиты и укрепления

В мире габионных технологий, где доминируют массивные коробчатые конструкции для подпорных стен, матрацно-тюфячные габионы (или матрацы Рено) занимают особую, стратегически важную нишу.

Их ключевая особенность — малая высота (0,17-0,5 м) при значительной площади основания. Если коробчатый габион — это стена, то матрацный — это фундамент, броня и стабилизирующий слой, работающий в унисон с грунтом.

Компания «Завод Габионных Конструкций» выводит применение матрацно-тюфячных габионов на уровень точной инженерии. Наше производство работает по ГОСТ 52132-2003 и ТУ, применяет автоматизированные линии, гарантируя высокое качество и геометрическую точность каждого изделия.

Конструкция матрацно-тюфячного габиона — это тщательно продуманная система, состоящая из нижеперечисленных элементов.

• Сетка двойного кручения. Изготавливается из оцинкованной стальной проволоки. Способ двойного кручения обеспечивает равномерное распределение нагрузок и целостность полотна. Даже в случае локального разрыва сетка не раскручивается.
• Внутренние диафрагмы. Через каждый метр длины внутри матраца устанавливаются перегородки (диафрагмы). Они формируют секции, предотвращают смещение камня под нагрузкой и придают конструкции дополнительную жёсткость.
• Усиленные кромки. Все края панелей усилены проволокой большего диаметра, чем основная сетка, что предотвращает деформацию при монтаже и эксплуатации.
• Защитные покрытия. ЗГК использует проволоку с глубоким цинкованием (от 245 г/м²), а для агрессивных сред (морская вода, химически активные грунты) — комбинированное покрытие цинк + ПВХ, что обеспечивает срок службы сооружений в десятки лет.

Основные размеры матрацно-тюфячных габионов по ГОСТ Р 52132-2003 приведены в таблице ниже:

Универсальность применения матрацных габионов раскрывается в широте решаемых задач.

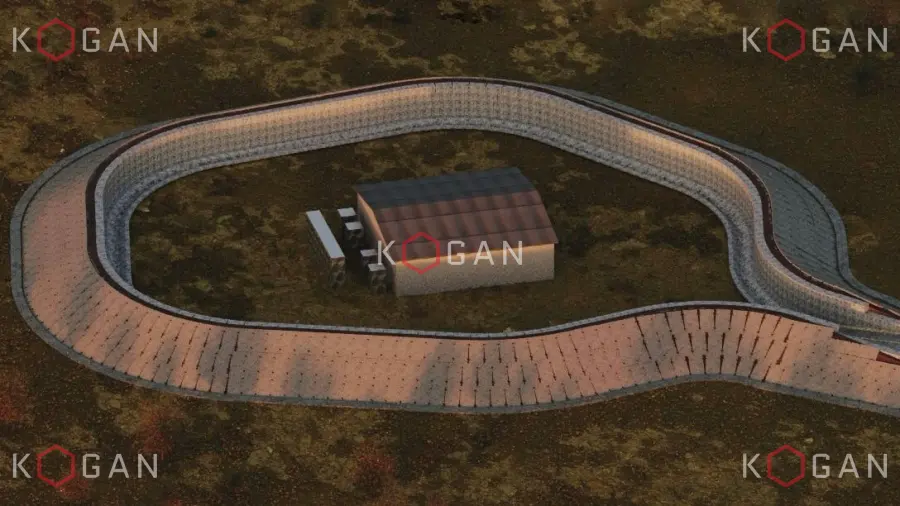

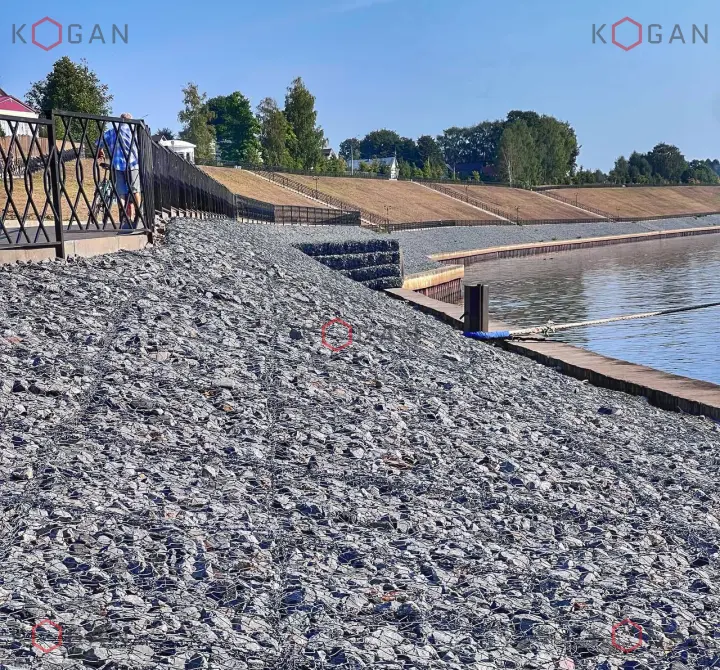

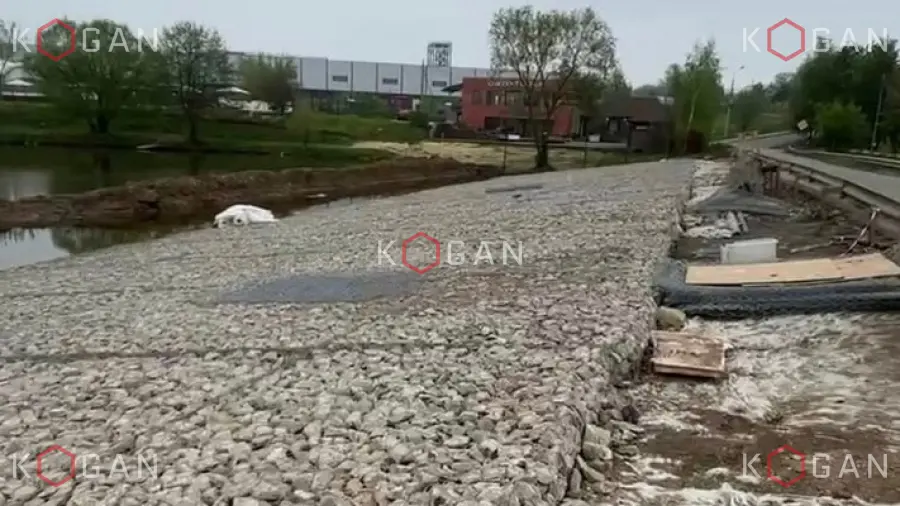

Гидротехническое строительство — основная сфера применения площадных габионов. Это укрепление берегов рек, каналов, прудов и морских побережий от размыва, облицовка русел и дна водоемов, защита водосбросов и дамб.

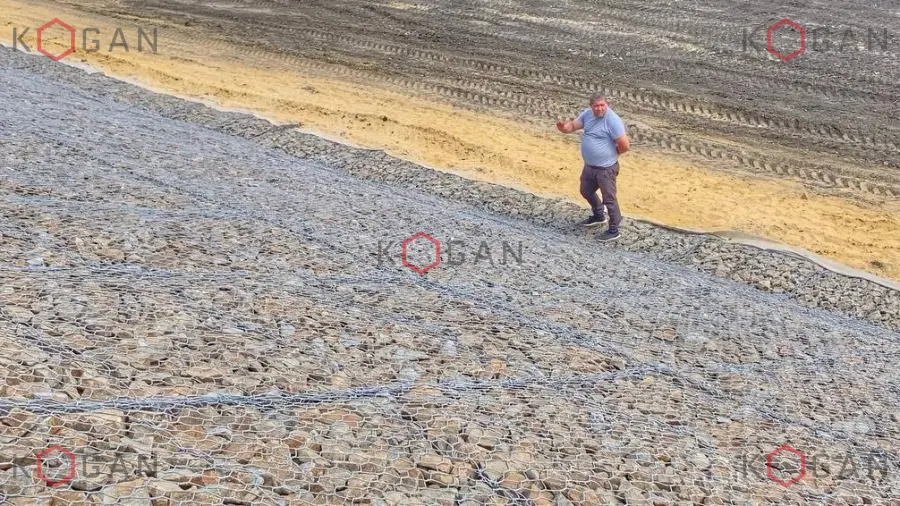

Дорожное и транспортное строительство. Матрасные ГСИ используются для укрепления откосов и конусов автомобильных и железных дорог, защиты от эрозии склонов, армирования грунта на путепроводах и мостах.

Защита инженерных сооружений. Матрасы Рено нужны для устройства надёжного основания для подпорных стен из коробчатых габионов, защиты фундаментов опор ЛЭП, трубопроводов от подмыва.

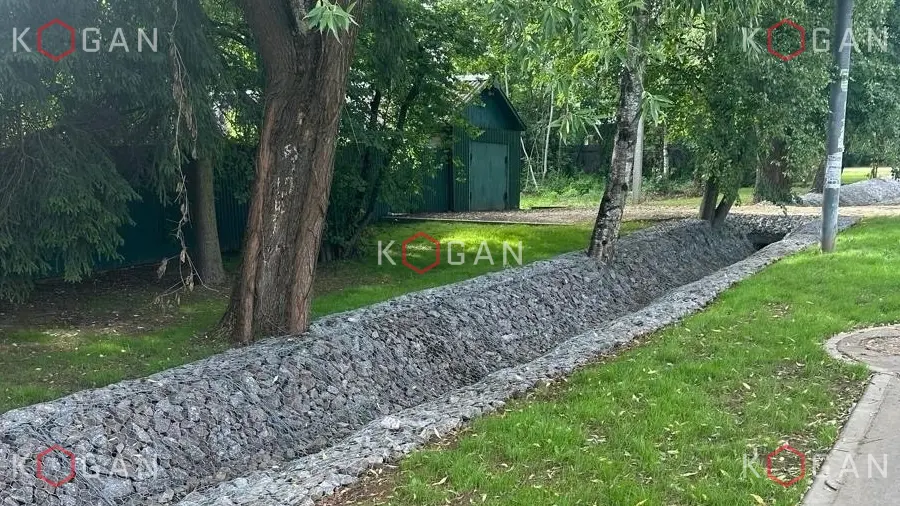

Ландшафтный дизайн. Изделия задействуют для создания природоподобных решений при благоустройстве территорий, устройстве дренажных систем, формировании береговых линий в парках, скверах, рекреационных зонах.

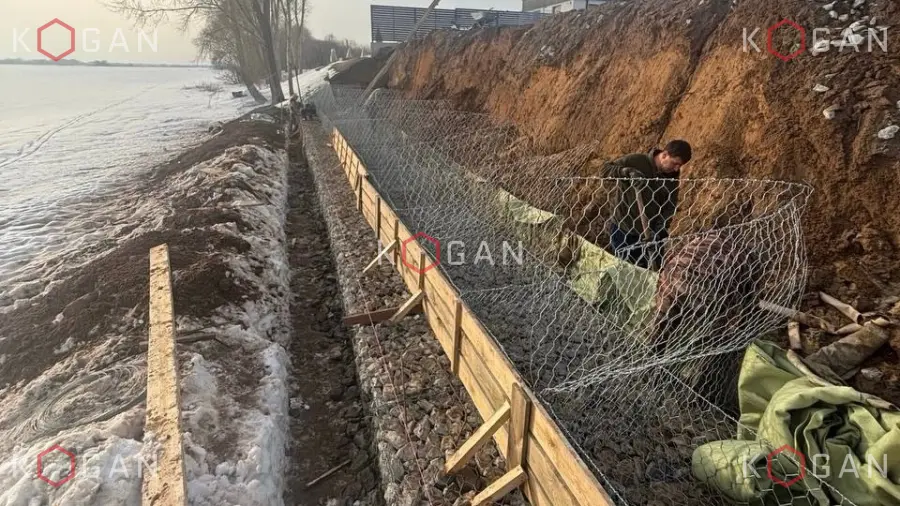

Качественный монтаж — залог долговечности сооружения. Работы ведутся в следующей последовательности.

Первый этап. Подготовка основания. Склон или поверхность тщательно планируются, удаляется растительный слой. На подготовленное основание укладывается геотекстиль (например, иглопробивной полипропиленовый), который выполняет функцию обратного фильтра, предотвращает вымывание грунта и смешивание слоёв, при этом свободно пропускает воду.

Второй этап. Сборка. Матрацы поставляются в сложенном виде. На ровной площадке их распаковывают, расправляют, вручную поднимают боковые панели и диафрагмы. После чего связывают между собой оцинкованной вязальной проволокой или специальными скобами.

Третий этап. Установка в проектное положение. Собранные пустые короба вручную переносят и укладывают на геотекстиль. Важное правило: наибольшая сторона конструкции укладывается поперёк склона.

Четвёртый этап. Крепление к основанию (анкеровка). На склонах крутизной более 1:1,5 или на слабых грунтах конструкция обязательно крепится к основанию несъёмными стальными анкерами, которые забиваются в грунт через верхнюю часть матраца.

Пятый этап. Соединение модулей между собой. Соседние матрацы по боковым и торцевым граням скрепляются той же вязальной проволокой, образуя непрерывное монолитное полотно.

Шестой этап. Заполнение камнем. Заполнение производится вручную или механизированно до уровня на 3-5 см выше кромки стенок (с учётом осадки). Камень должен быть плотным, морозостойким, его размер — в 1,3-1,5 раза больше размера ячейки сетки.

Седьмой этап. Закрытие крышки. После заполнения и трамбовки камня верхняя крышка натягивается и привязывается к каркасу по всему периметру и к диафрагмам.

Наша экспертиза — это комплексный подход.

• Производственное лидерство завода. Мы располагаем мощным парком автоматизированного оборудования, что позволяет гарантировать стабильное качество и работу в «плюсовом допуске». Клиент получает не менее 100% оплаченного объема материала.
• Инжиниринг и сопровождение. Предоставляем полный комплекс услуг от проектных расчётов (включая моделирование в GEO5) и подбора материалов до консультаций по монтажу и авторского надзора.
• Опыт в сложных проектах. Продукция и технологии «ЗГК» применяются в том числе на объектах повышенной ответственности, включая проекты для крупнейших инфраструктурных и нефтегазовых компаний, что служит лучшим доказательством надёжности.

Матрацно-тюфячные габионы — это высокоэффективное инженерное решение, в котором прочность металла сочетается с гибкостью и экологичностью конструкций. Выбирая продукцию и экспертизу «ЗГК», вы получаете не просто сетку с камнем, а гарантированный, просчитанный результат на десятилетия вперёд.
