Одним из важных факторов, определяющих надёжность и применимость габионов, является размер ячеек сетки. В зависимости от области применения и нагрузок, размеры ячеек сетки могут существенно влиять на прочностные характеристики конструкции и её способность выдерживать внешние воздействия.
В статье рассмотрим основные аспекты, связанные с выбором размеров ячеек габионной сетки, их влияние на механические свойства конструкций, а также рекомендации по оптимизации конструкции габионов в зависимости от конкретных задач.
60×80 мм VS 80×100 мм

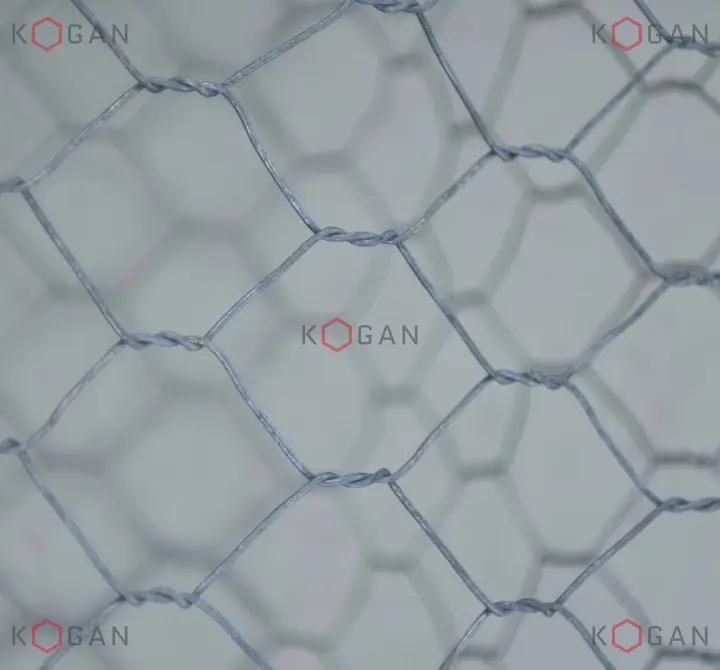

Габионные сетки имеют различные размеры ячеек, что влияет на их механические свойства, прочность, а также на область применения. Рассмотрим два распространённых варианта: 60×80 мм и 80×100 мм.

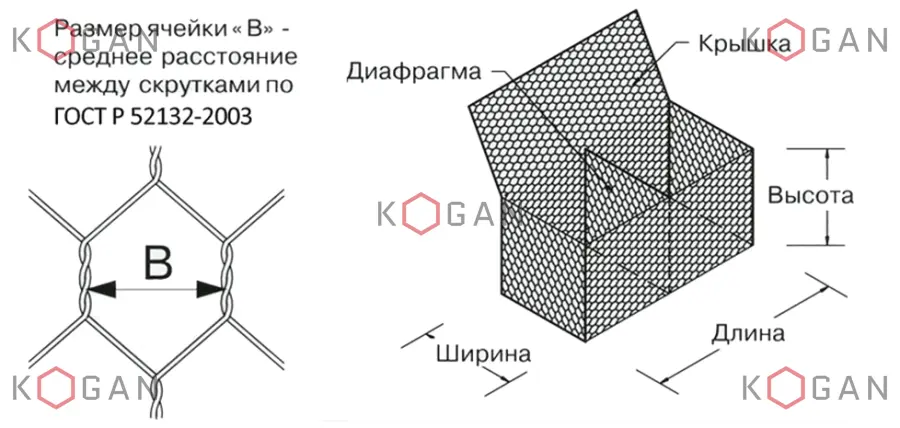

Рис. 1 — Размеры ячейки габиона
Сетка с ячейками 60×80 мм подходит для мелкой фракции наполнителя. Она обладает более высокой прочностью, так как имеет большее количество контактов между камнями, что снижает вероятность смещения и улучшает устойчивость конструкции к внешним воздействиям. Такой размер ячеек оптимален в случаях укрепления склонов, создания защитных стен и других конструкций, где требуется высокая прочность и устойчивость сооружений.
Сетка с ячейками 80×100 мм чаще используются для более крупных заполнителей (крупный гравий, крупные камни и даже бетонные блоки). Она менее плотная и менее устойчивая к воздействиям, однако более экономичная и может быть использована для конструкций с меньшими требованиями к прочности, например, для декоративных элементов или временных конструкций, таких как укрепление временных дорог или создание небольших барьеров для защиты от эрозии.
Механические свойства и прочность габионных конструкций
Размер ячеек сетки напрямую влияет на механические свойства габионной конструкции. Более мелкие ячейки (например, 60×80 мм) обеспечивают лучшую фиксацию камней внутри габиона, что повышает общую прочность и устойчивость конструкции. В таких конструкциях менее вероятно возникновение сдвигов или перемещений отдельных элементов, что делает их более подходящими для использования в сложных геотехнических условиях, например, при проектировании подпорных стен в сейсмически активных районах или на участках с высоким уровнем грунтовых вод.
Более крупные ячейки (80×100 мм) уменьшают количество контактных точек между камнями и, следовательно, могут снижать общую прочность конструкции. Однако, если такие конструкции правильно спроектированы, с учётом дополнительного армирования или укрепления других элементов, они могут быть достаточно прочными для менее требовательных условий.
Оптимизация конструкций габионов
Оптимизация конструкции зависит от многих факторов, включая размер ячеек сетки, тип и размер заполнителя, условия эксплуатации и тип грунта. Для достижения максимальной прочности и долговечности конструкции важно учитывать следующие аспекты.
- Выбор подходящего заполнителя. Более мелкие ячейки (60×80 мм) требуют использования более мелких материалов, что позволяет улучшить стабилизацию и уменьшить вероятность смещения камней. Для крупной ячейки (80×100 мм) можно использовать более крупные материалы, такие как большие камни или бетонные блоки, что увеличит устойчивость к внешним воздействиям.
- Армирование конструкции. Для крупных ячеек или в случаях, когда выбор сетки с большими ячейками обусловлен экономией, можно использовать армирующие материалы: геосинтетические ткани или металлические стержни, которые повысят прочность сооружения и предотвратят разрушения.
- Геометрия и толщина стен. Для высоких и широких конструкций рекомендуется использовать сетки с меньшими ячейками, чтобы обеспечить необходимую жёсткость и устойчивость. Тонкие стены, в свою очередь, могут быть построены с использованием более крупных ячеек, если прочность конструкции это позволяет.
Выбор заполнителя в зависимости от размера ячеек
Минимальный размер камня должен составлять не менее 1,3 размера ячейки сетки. Для габионов, эксплуатирующихся в подводных условиях или в зоне переменного уровня воды, минимальный размер камня должен быть не менее 1,5 размера ячейки сетки. Максимальный размер камня для коробчатых и цилиндрических габионов следует принимать не более 250 мм, а для матрацно-тюфячных габионов — не более 2/3 высоты матраца.
Для габионных конструкций, используемых в условиях волнового воздействия, размер камня определяется в зависимости от скорости потока и толщины габиона в соответствии с разделом 6.5 ОДМ 218.2.049-2015.

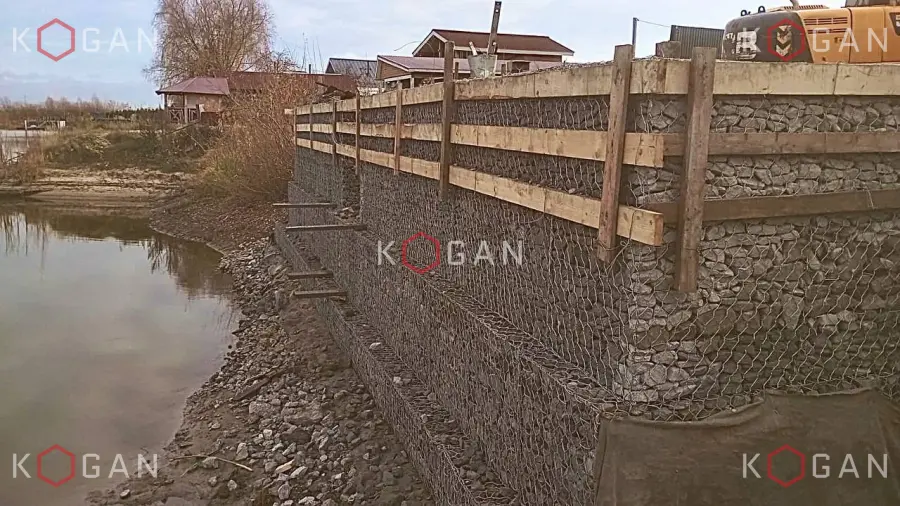

Рис. 2 — Отбойная подпорная стенка построена из габионов из сетки двойного кручения с ячейкой 80×100 мм. Габионы изготовлены на "Заводе Габионных Конструкций".
Таким образом, выбор подходящего размера ячеек габионной сетки напрямую влияет на прочность и долговечность конструкции. Сетки с более мелкими ячейками (60×80 мм) предлагают лучшие механические характеристики и подходят для сложных проектов, требующих высокой прочности. Сетки с более крупными ячейками (80×100 мм) подходят для менее требовательных конструкций, где важно сэкономить на материалах и улучшить внешний вид.
При проектировании габионных конструкций важно учитывать не только размер ячеек, но и тип грунта, уровень сейсмической активности, гидрологические условия и другие факторы, которые могут повлиять на прочность и долговечность сооружения. Оптимизация конструкций габионов, правильный выбор заполнителя и использование армирующих материалов могут значительно повысить эффективность и безопасность таких сооружений.
