Габионы для подводной укладки и габионные якоря трубопроводов

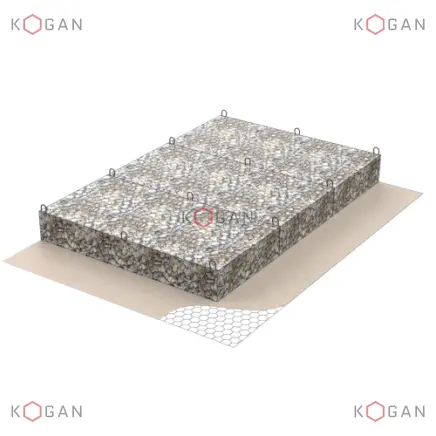

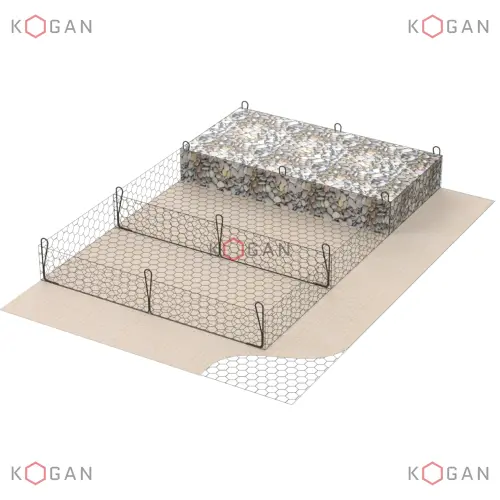

Габионы для подводной укладки представляют собой комплект габионного изделия и закладной детали, служат для формирования заполненного камнем габиона, с последующим его погружением в воду на дно с помощью специальной траверсы.

Габионы для подводной укладки с закладными деталями получили широкое распространение для работ связанных с дноукреплением, формировании габионных якорей подводных трубопроводов, защиты около причальных сооружений, а также для укладки в русла рек на большую глубину для защиты от размыва дна и прибрежной зоны.

Комплект изделий производимых и поставляемых на объекты строительства, состоит из следующих элементов:
- Габионно-сетчатое изделие с ячеей С80 2.7мм в покрытии ЦП или ЦАММП;

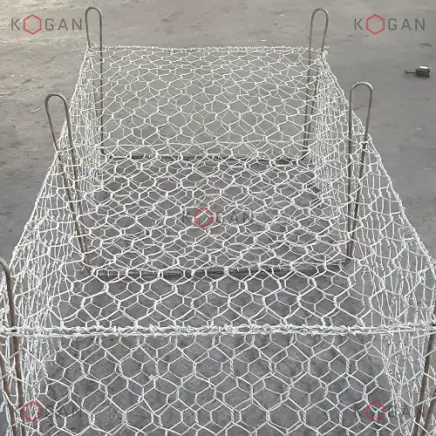

- Закладная деталь - основной элемент для поднятия и перемещения конструкций в заполненном камнем состоянии. Конструкция закладной детали обеспечивает качественное и бесперебойное удержание максимально возможной нагрузки.
- Вязальная проволока 2,2мм в покрытии ЦП или ЦАММП;

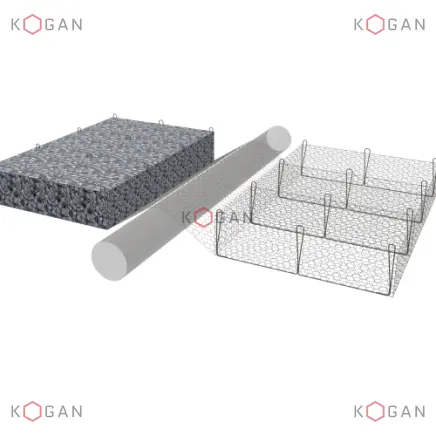

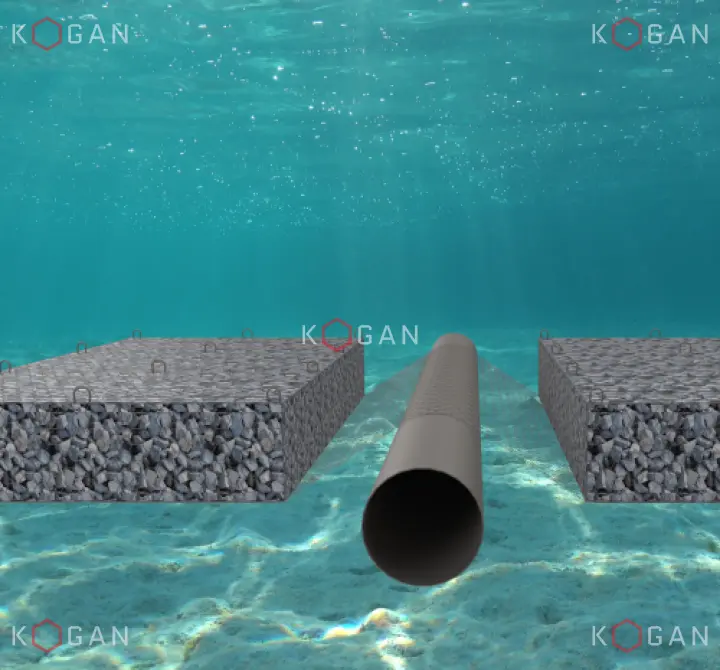

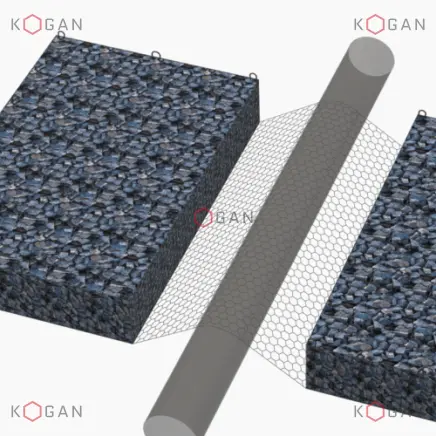

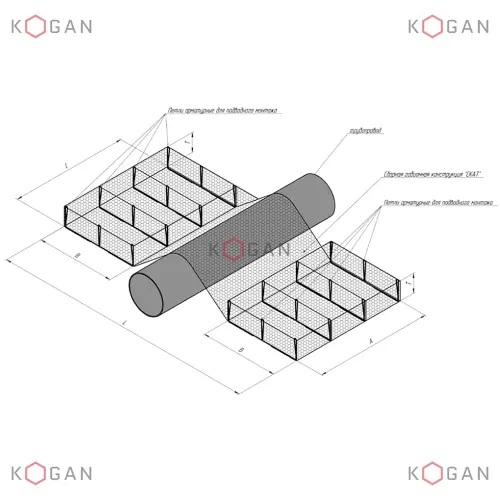

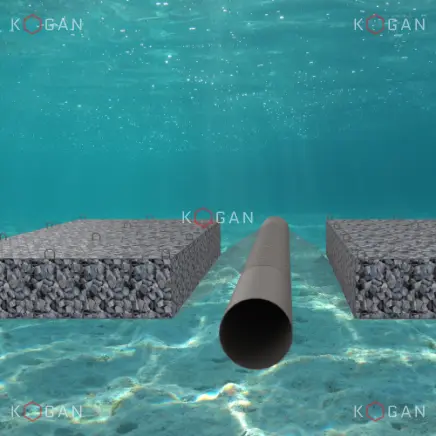

Система СКАТ предназначена для якорного пригружения подводных трубопроводов. Представляет собой объемное сетчатое изделие в виде матрасов из проволочной крученой с шестиугольными ячейками сетки, соединенных гибкой сетчатой перемычкой из сетчатого полотна с шестиугольными ячейками. Данные матрасы заполняются каменным материалом и опускаются на дно с помощью закладных деталей – якорей.

Широкая перемычка снижает давление на участок трубопровода более чем в 600 раз, равномерно распределяя нагрузку по всей ширине. По виду покрытия система СКАТ предусмотрена только в виде конструкции из сетки ЦП или ЦАММП.

Система СКАТ позволяет более точно распределить нагрузку по длине трубопровода, с учетом особенностей рельефа дна, поскольку конструкции имеют вдвое меньший по длине габарит. Коррозионная стойкость перемычки соответствует стойкости изделия, поскольку выполнена из того же материала.

Монтаж системы в проектное положение требует гораздо меньшего объема водолазных работ, поскольку нет необходимости в дополнительных операциях по поиску и соединению двухпетлевых стропов. За счет меньшего количества составных элементов и продуманной конструкции (без дополнительных соединений) система СКАТ имеет гораздо более высокую надежность.

Система  "СКАТ" оптимально подходит для формирования габионных якорей трубопроводов инфраструктуры подводных добычных комплексов на шельфе.

Габионные изделия для подводной укладки производства ООО "ЗГК" применялись для таких проектов как:
- формирование габионных якорей трубопроводов Южно-Киринского ГКМ (Газпром) на шельфе о. Сахалин;
- дноукрепление объекта на Балтийском море;
- порт "Усть Луга" (защита портовых сооружений)
и другие проекты.

Благодаря закладной детали, габион имеет возможность транспортировки и складирования до объекта монтажа, при сохранении геометрической формы, что позволяет сохранить возможность точной укладки по координатам проекта на дно, при больших глубинах.
