Дренаж в габионных сооружениях: расчёт и проектирование

Какую роль играют дренажные системы в габионных сооружениях? Что необходимо учитывать при проектировании таких систем? На перечисленные вопросы ответим в статье.

Дренаж в габионных сооружениях играет ключевую роль, так как предотвращает накопление воды внутри конструкции и грунта, окружающего сооружение.

Вода, которая может проникать в структуру через пористые камни и за счёт внешних воздействий (например, ливней или паводков), способна привести к негативным последствиям, а именно:

• к снижению прочности конструкции — вода способствует вымыванию мелких частиц грунта, ухудшая связь между камнями и разрушая целостность стены;
• к увеличению давления на конструкцию — особенно в случае, когда габионы находятся в условиях сильного водоносного слоя (это может привести к увеличению нагрузки на основание и опрокидыванию стены);
• к увлажнению основания и его нестабильности — повышаются риски осадков, сдвигов и других деформаций.



Таким образом, правильный расчёт и проектирование дренажных систем требуются для обеспечения долговечности и устойчивости габионных конструкций.

При проектировании дренажных систем для габионных конструкций важно учитывать фильтрационные процессы, которые происходят в окружающем грунте.

Фильтрационный расчёт помогает определить, какое количество воды будет проходить через стену и грунт, а также какую нагрузку на конструкцию она может создать.

Для фильтрации воды через стенку габионов важно учитывать несколько параметров: проницаемость грунта, глубину заложения дренажной системы, перепады уровней воды.

• Проницаемость грунта определяется с помощью коэффициента фильтрации, который зависит от типа грунта. Песчаные грунты, как правило, имеют большую проницаемость, чем глинистые, что влияет на выбор метода дренажа.
• Глубина заложения дренажной системы должна быть достаточна для эффективного отвода воды, чтобы предотвратить накопление влаги в фундаменте и стенах конструкции.
• Уровень грунтовых вод может колебаться в зависимости от сезона, и перепады уровней воды требуется учитывать при проектировании.



На основе перечисленных данных разрабатывается система водоотведения, включающая как вертикальные, так и горизонтальные дренажные элементы.

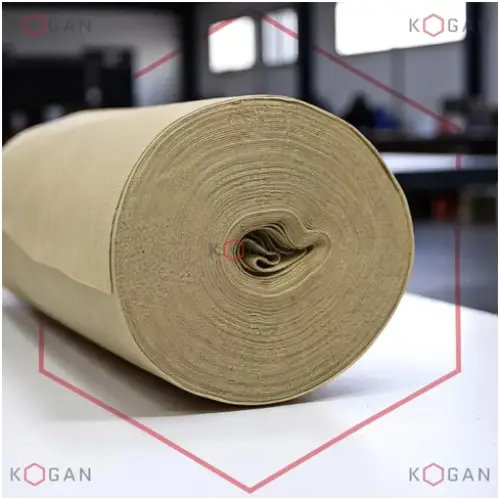

Геотекстиль — материал, который активно используется в строительстве для улучшения фильтрационных характеристик и предотвращения перемешивания слоёв разных типов грунта. В габионных конструкциях геотекстиль решает несколько задач:

• удерживает мелкие частицы грунта, предотвращая их вымывание через поры в габионах и фильтрацию воды;
• укрепляет и стабилизирует конструкции, предотвращая проседание и перемещение камней в габионе;
• обеспечивает дополнительный дренаж, так как улучшает водопроницаемость и отводит воду в заранее подготовленные каналы.



Геотекстиль часто используют в комбинации с другими дренажными материалами, такими как гравий или щебень, которые служат для облегчения потока воды и распределения нагрузки.

Проектирование дренажа включает несколько ключевых этапов.

• Определение потребности в водоотведении. На основе анализа грунтовых и гидрогеологических условий определяется, сколько воды необходимо отводить и какие компоненты системы (дренажные трубы, каналы, геотекстиль) понадобятся для этого.

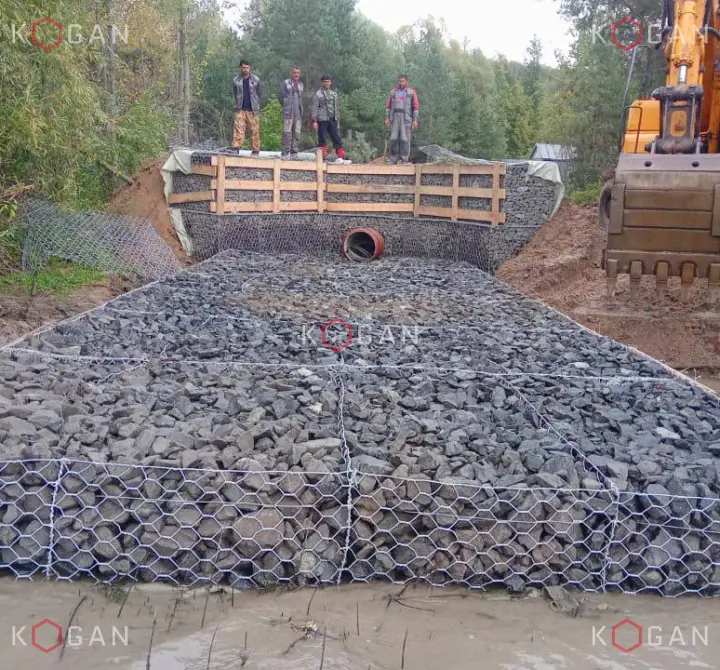

• Размещение дренажных элементов. Дренажные трубы и каналы должны быть размещены так, чтобы эффективно отводить воду с разных уровней стены и её основания. Важно также предусмотреть наличие отверстий для вывода воды, что обеспечит долговечность конструкции.


• Выбор материалов для дренажа. Щебень, гравий и геотекстиль помогают создать эффективную фильтрационную и дренажную систему. Также важно правильно выбрать толщину слоя дренажа, чтобы минимизировать риск его засорения или ухудшения фильтрации.


• Обеспечение устойчивости системы. Проектирование дренажа должно учитывать возможные изменения грунтовых условий (например, сезонные колебания уровня воды), чтобы система оставалась эффективной в течение всего срока эксплуатации габионов.

Кроме основного дренажа, необходимо обеспечить дополнительные элементы для защиты конструкции от воздействия воды.

Водоотводные каналы и крышки для дренажных труб могут предотвратить накопление осадков и улучшить водоотведение. Также стоит уделять внимание защите металлических элементов габиона от коррозии, особенно в условиях повышенной влажности.

Для этого применяются антикоррозийные покрытия и специальные покрытия для металлоконструкций, которые продлевают срок службы сооружений.

Дренажные системы в габионных сооружениях играют решающую роль в обеспечении их устойчивости и долговечности.

Тщательно спроектированные системы водоотведения, которые включают фильтрационный расчёт, применение геотекстиля и других материалов, способны предотвратить множество проблем, связанных с накоплением воды и деформациями конструкций.

Правильное проектирование и расчёт дренажа для габионов обеспечивают не только безопасность сооружения, но и его эксплуатационную надёжность в различных гидрогеологических и климатических условиях.
