Проектирование — процесс, который предполагает учёт многих факторов: условий местности, эксплуатации, пожеланий заказчика, прохождения проверок на прочность, устойчивость и других проверок. Всё это трудоёмкие и требующие времени процедуры. Для таких целей был создан пакет программ GEO5, который помогает в решении большого спектра проектировочных задач. В статье рассмотрим особенности расчёта габионных конструкций в программе GEO5 «Габион».

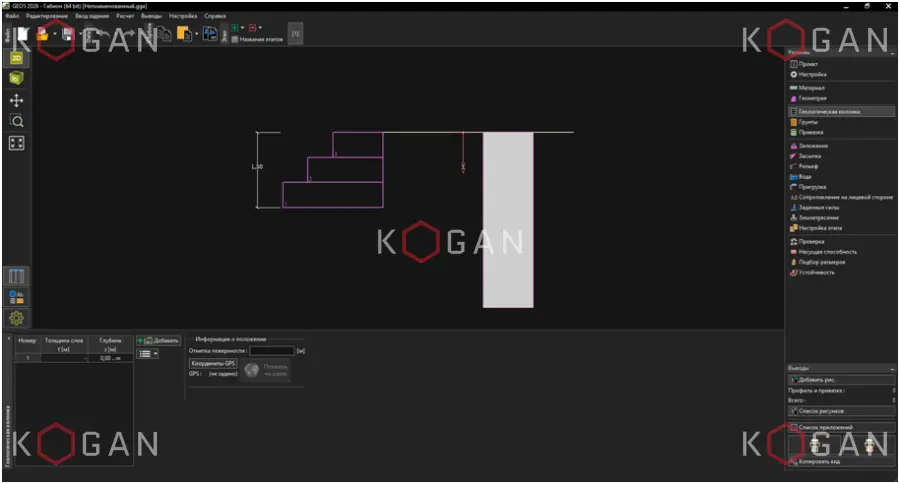

Рисунок 1. Интерфейс программы GEO5 «Габион»
Модуль «Габион» в GEO5
Для габионов в GEO5 есть отдельный модуль, в котором получится построить модель подпорной стены и посмотреть, как она себя поведёт. В модуле можно указать дополнительные детали: характеристики грунта, размеры, нагрузки. Так проще увидеть, что именно влияет на результат.
Возможности модуля:
- программа сразу оценивает и основание, и устойчивость конструкции в целом;
- можно проверить как простые массивные стены, так и армогрунтовые варианты с габионами;
- можно задать дополнительные свойства заполнителя (прочность камня, морозостойкость и другие), характеристики самой сетки.
Учёт нагрузок
В GEO5 можно учитывать нагрузку от внешних и внутренних воздействий:
- учёт нагрузки от транспорта или паводковой воды,
- давление грунтовых вод,
- моделирование землетрясения.
Анализ устойчивости
После внесения всех необходимых данных в GEO5 «Габион» можно произвести проверки на устойчивость к сдвигу, опрокидыванию, проверить основание, а также учесть сейсмику.

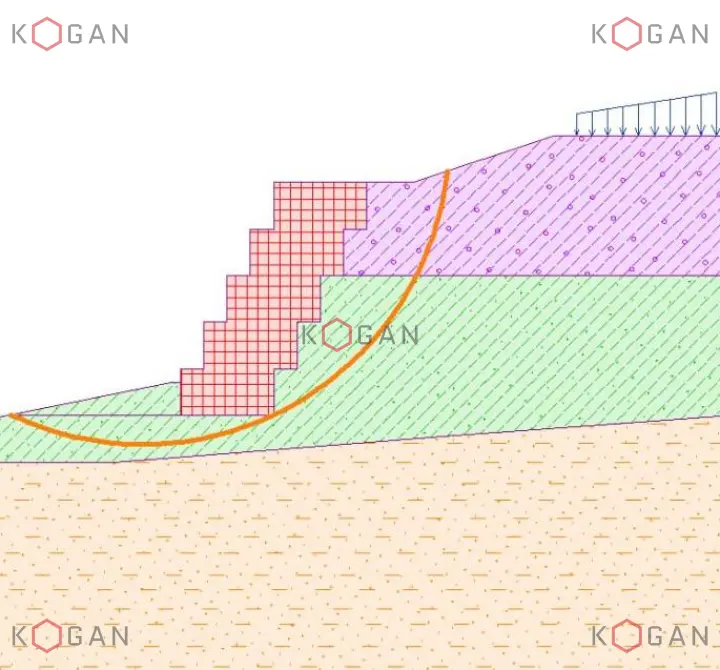

Рисунок 2. Анализ устойчивости в программе GEO5 «Габион»
Преимущества работы в GEO5 «Габион»
Программа GEO5 «Габион» — это эффективный инструмент, который позволяет инженерам экономить время, заменяя долгие ручные расчёты быстрыми и точными автоматизированными. Она обеспечивает высокую точность получаемых данных, охватывает широкий спектр задач проектирования и отличается простотой использования благодаря удобному графическому интерфейсу. Система поддерживает как отечественные, так и зарубежные нормативы, что делает её универсальным помощником для специалистов.
Расчёт в программе GEO5 «Габион» значительно облегчает процесс проектирования, а также делает его более надёжным. Возможность учёта в модели GEO5 всех необходимых условий и факторов окружающей среды позволяет нам произвести расчёты и учесть влияние большинства возможных событий, которые могут произойти с конструкцией во время эксплуатации.
Пример расчёта подпорной стенки в модуле GEO5 «Габион»
