Сборные подпорные стены из габионов применяются в разных сферах строительства, особенно в автодорожном и железнодорожном направлениях. Габионы служат для укрепления откосов, создания подпорных стен, берегоукреплений, а также в конструкциях мостов и других инженерных решениях.
Раньше спроектировать такие стены было непросто: процесс требовал долгих расчётов «вручную». При традиционном подходе проектирования возникают трудности, когда нужно проверять правильность расположения вертикальных швов, чтобы избежать риска сдвигов и деформаций конструкции. Часто встречаются искривлённые поверхности, что вызывает сложности при точной расстановке блоков. Разные уровни высот подпорных стенок требуют индивидуального расчёта для каждого участка стены, что сильно замедляет работу.
Проектирование сборных стен в программе GEO5
С появлением технологий информационного моделирования открылись новые решения для упрощения и ускорения проектирования.
Современный помощник для инженера-проектировщика — программа GEO5, которая позволяет моделировать разнообразные геотехнические задачи, учитывать осадку грунта, рассчитывать устойчивость откосов, выполнять расчёты тоннелей, фильтрации, консолидации, ограждений котлованов и многих других сооружений.
С помощью GEO5 подпорную стену на компьютере можно построить быстро: задаёшь параметры блоков, выбираешь нужный контур стены, получаешь готовый макет и убеждаешься, что всё выполнено идеально.
Ещё одно полезное новшество программы GEO5 «Сборная стена» — весной 2024 года в программу добавили функцию трёхмерной генерации. Теперь можно видеть будущую стену целиком, сверху донизу, поворачивать её, смотреть сечения и оценивать прочность.
Интерфейс программы GEO5 «Сборная стена»
Инструмент позволяет проектировщику задавать все важные параметры будущей конструкции и получать точную виртуальную модель в кратчайшие сроки. Интерфейс состоит из нескольких удобных разделов:
- «Блоки»: здесь устанавливаются размеры базовых элементов.
- «Форма стены»: формируется профиль будущего объекта, что удобно, если высота стены меняется.
- «Панели»: производится настройка деталей каждого отдельного участка стены.
- «Геометрия стены»: создаётся полная объёмная структура с учётом заданных характеристик.
- «Сечения»: отображаются горизонтальные срезы конструкции, позволяющие оценить её устойчивость и надёжность.
Этот функционал значительно упрощает создание и модификацию модели, экономит ресурсы и предотвращает возможные ошибки.

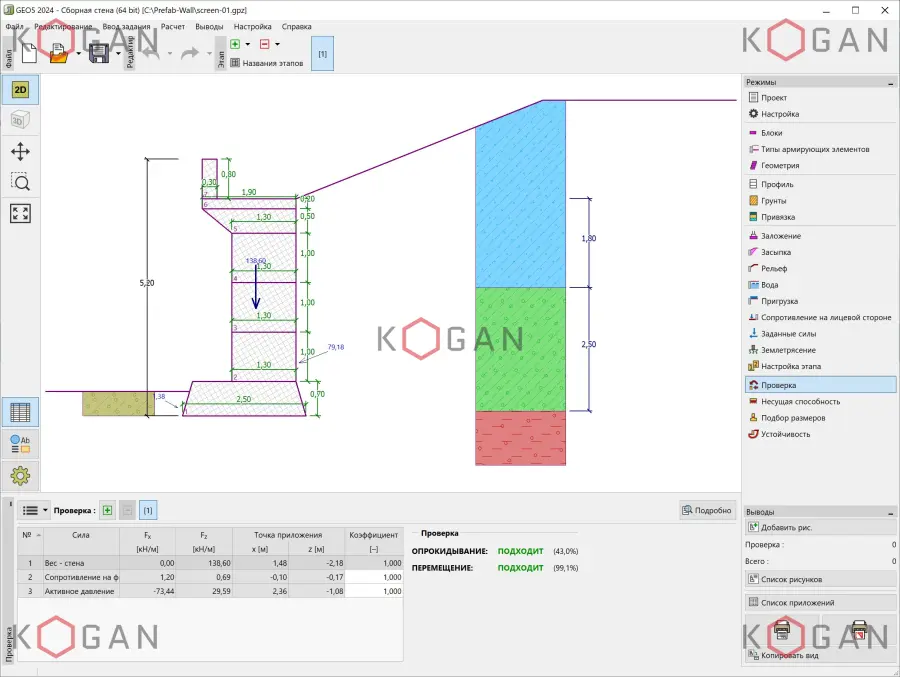

Проверка опрокидывания и скольжения в программе GEO5 «Сборная стена»
Любые правки в проект можно внести мгновенно: нужно изменить расположение блока — достаточно передвинуть его. Ещё один плюс: построенную модель можно сохранить в международном стандарте IFC, чтобы потом передать другим архитекторам и подрядчикам.
Таким образом, интеграция BIM-моделирования с программой GEO5 знаменует переход от трудоёмкого ручного проектирования к цифровому инжинирингу. Этот подход в разы ускоряет процесс расчёта и визуализации габионных конструкций, а также обеспечивает точность, исключая риски ошибок на стадии проекта. Технология становится ключевым инструментом для создания надёжных и экономичных инженерных решений.
